공냉식 콘덴서

Lynxcool 공냉식 콘덴서는 중국에서 생산되며 물 공급 없이도 고효율 방열 기능을 제공합니다. 상업용 냉장 보관, 슈퍼마켓 냉장 또는 산업 공정 냉각에 적합하며 알루미늄 핀 코일, V자형 또는 평면 수평 구성, EC 인버터 팬 및 다중 냉매 호환성이 특징입니다. 안정적이고 유지 관리가 적으며 전 세계로 수출되므로 대량 조달 및 시스템 통합에 이상적입니다.

문의 보내기

제품 설명

공냉식 콘덴서는 중국의 Lynxcool에서 설계 및 제조되어 전 세계적으로 고성능의 안정적인 공냉식 솔루션을 제공합니다. V자형, A자형, 평면 수평 및 원격 구성으로 제공되며 모든 설치 환경에 적응할 수 있습니다. 코일은 구리 또는 전체 알루미늄 튜브에 기계적으로 결합된 알루미늄 핀을 사용하고 1.5× 설계 압력에서 건조 질소로 누출 테스트를 거쳐 안전성과 신뢰성을 보장합니다.

작동 원리

응축기의 작동 원리는 고압, 고온 냉매 증기를 공기로 냉각시켜 열을 거부하고 이를 다시 액체로 변환하는 것입니다. 프로세스는 세 단계로 요약될 수 있습니다.

1.냉매 순환: 냉매는 증발기에서 열을 흡수한 다음 응축기 코일에 들어가기 전에 고압 및 온도로 압축됩니다.

2. 공기 열 교환: 공기는 팬을 통해 핀 튜브를 통과하여 열을 운반하고 냉매를 액체로 응축시킵니다.

3. 압력 제어 및 에너지 절약: EC 인버터 팬 또는 압력 제어 팬 사이클링은 안정적인 응축 압력을 유지하여 압축기 부하를 줄이고 시스템 효율성을 향상시킵니다.

이 설계는 균일한 열 전달, 고효율을 보장하고 수냉식의 필요성을 없애 물이 제한된 환경에 적합합니다. 최적화된 V자형 평면 코일 배열로 컴팩트한 공간에서 열교환을 극대화합니다.

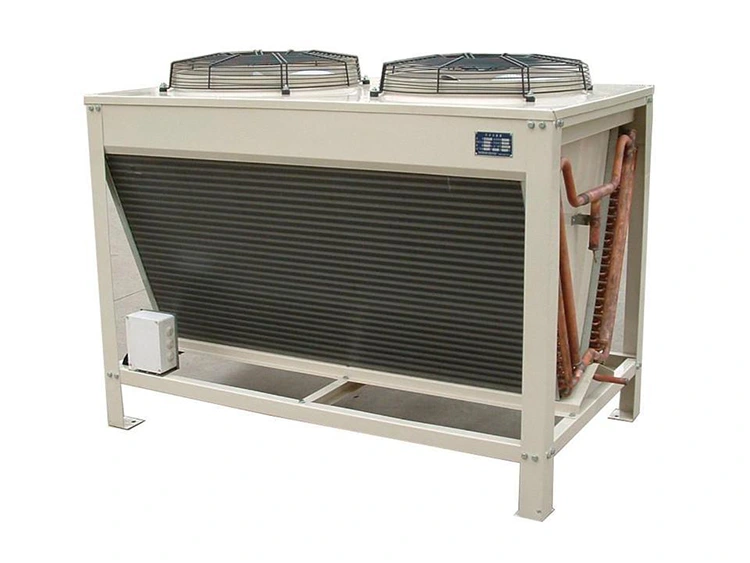

Air-Cooled Condenser

핵심 기능 및 장점

Lynxcool 공냉식 콘덴서는 고효율 냉각, 지능형 에너지 제어 및 내구성 있는 재료를 통합하여 포괄적인 냉동 솔루션을 제공합니다. 옥상, 소규모 공장, 원격 대규모 시스템 등 어디에서나 안정적인 성능과 장기적인 신뢰성을 보장합니다.

● 고효율 코일 디자인: 구리 또는 알루미늄 튜브에 접합된 알루미늄 핀은 다양한 핀 유형(플랫형, 루버형, 물결 모양) 및 1.0~3.5mm 간격으로 열 전달 효율을 극대화합니다.

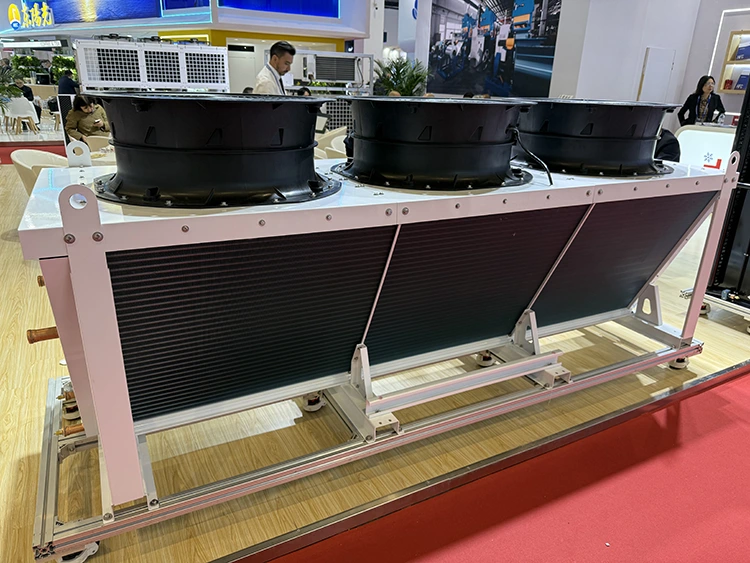

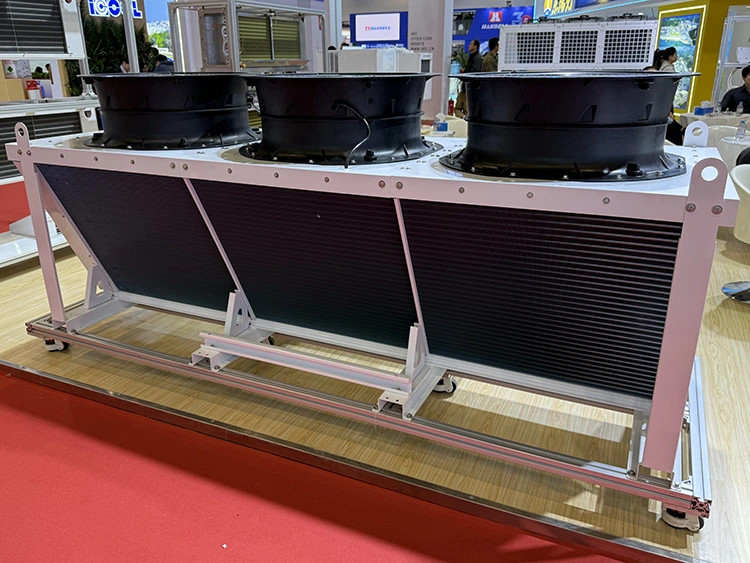

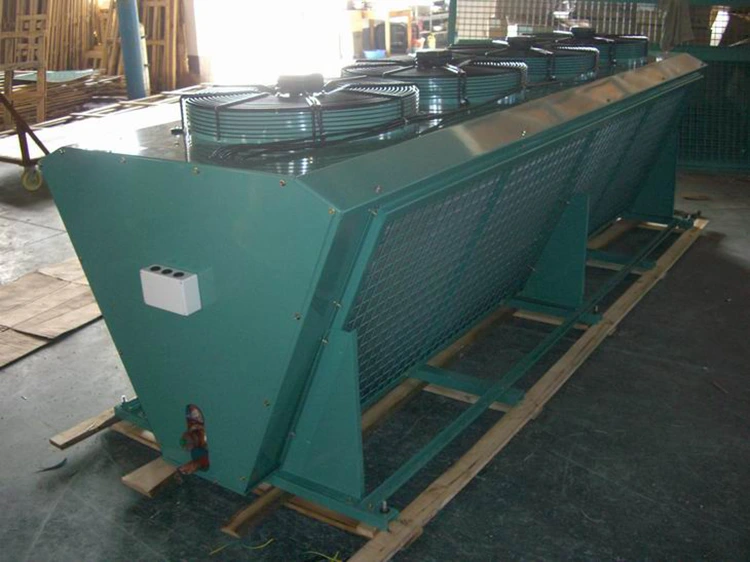

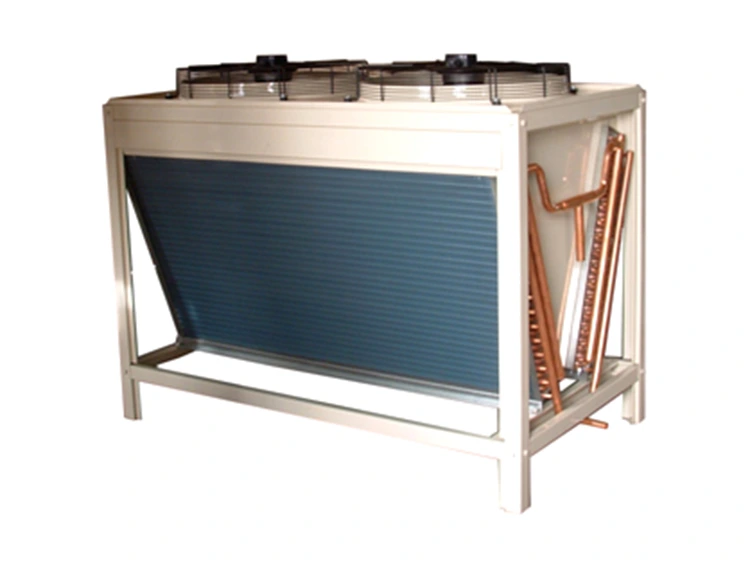

● 다양한 구성: V자형, A자형, 평평한 수평 및 원격 설치는 다양한 공간 및 프로젝트 요구 사항을 충족합니다.

● 에너지 절약형 팬 제어: EC 인버터 팬은 응축 압력에 따라 속도를 조정하여 소음 수준을 낮추는 동시에 부분 부하 시 에너지 소비를 12~30% 줄입니다.

● 부식 방지: 해안, 산업 및 농업 환경에 적합한 금 에폭시, 폴리우레탄 딥 코팅 또는 전체 부식 방지 옵션.

● 다중 냉매 호환성: R134a, R404A, R507A, R448A, R449A, R410A, R22 및 HFC/HFO 및 초임계/캐스케이드 응용 분야용 고압 CO2 시스템을 지원합니다.

이러한 기능을 갖춘 Lynxcool 공냉식 콘덴서는 시스템 효율성을 향상시키고, 운영 비용을 낮추며, 유지 관리 요구 사항을 줄여 모든 냉동 응용 분야에서 안정적이고 안정적인 작동을 보장합니다.

애플리케이션 및 적합한 사용자

공냉식 콘덴서는 상업, 산업 및 식품 가공 분야에서 널리 사용됩니다. 일반적인 응용 분야는 다음과 같습니다.

● 상업용 냉장 보관: 지붕 또는 마당에 장착된 원격 응축기는 대규모 냉장 보관을 위한 냉동 장치와 원활하게 통합됩니다.

● 슈퍼마켓 중앙 시스템: R404A/R448A/R449A 냉매와 호환되는 지붕 장착형 원격 콘덴서로 에너지 소비를 15~25% 줄입니다.

● 식품 가공 및 산업용 냉동: 정밀한 온도 제어와 효율적인 열 교환을 제공하여 생산 라인의 일관성을 보장합니다.

● CO2 초임계 및 캐스케이드 시스템: CO2 등급 코일은 고압(>130bar) 또는 저압(<50bar) 시스템을 지원합니다.

주요 사용자로는 냉동 계약업체, 시스템 통합업체, 대규모 콜드체인 운영업체, OEM 장비 제조업체, 냉장 보관 운영업체 등이 있습니다. 프로젝트 규모에 관계없이 Lynxcool 공냉식 콘덴서는 저소음으로 고효율 작동을 보장합니다.

기술적인 매개변수

매개변수	값/범위
열 방출 용량	2kW ~ 2,000kW(단일 장치)
응축 온도 범위	+25°C ~ +60°C
주변 설계 온도	최대 +43°C 표준; +55°C 고온 옵션
냉매측 설계압력	28bar / 42bar(CO₂ 고압 옵션)
구성 유형	V자형(A자형) / 평면 수평 / 원격 / 지붕 장착형
코일 건설	구리 튜브의 알루미늄 핀(표준); 전체 알루미늄 옵션
핀 유형	플랫 / 루브르 / 웨이브 - 듀티 및 풍속별
핀 간격	1.0 – 3.5mm(응용 분야에 따라 다름)
튜브 직경	7mm / 9.52mm / 12.7mm - 회로 설계에 따라 다름
코일 코팅 옵션	에폭시, 폴리우레탄 또는 금핀 부식 방지 코팅
팬 유형	축방향 프로펠러(표준); EC 인버터 옵션
팬 모터 보호	IP54 표준; IP65 옵션
팬 속도 제어	고정 속도 / EC 인버터 가변 속도 / 압력 스위치 사이클링
지원되는 냉매	R134a / R404A / R507A / R448A / R449A / R410A / R22 / CO₂
프레임 재질	용융 아연 도금 강철 또는 분체 코팅 연강
작동 주변 범위	−10°C ~ +55°C(모델에 따라 다름)
소음 수준	1m에서 ≤ 55~72dB(A)(팬 수 및 속도에 따라 다름)
연결 유형	구리 ODS 납땜 스터브 또는 SAE 플레어/대형 장치용 플랜지
코일 누출 테스트	1.5× 설계 압력에서 건조 질소; 공장 증명서 발급
장치 크기(일반적으로 100kW)	2,000 × 800 × 1,400mm (L × W × H)

핀 간격: 2.2mm
유형 모델				C1-010	C1-011	C1-012	C1-017	C1-020	C1-023	C1-025
열교환 용량	R404A	△	KW	9.59	11.03	12.32	17.14	20.03	23.11	25.38
	R404A	Y		9.59	11.03	12.32	15.47	17.99	20.65	22.66
	R22	D		9.34	10.65	11.70	16.89	19.58	22.15	24.87
	R22	Y		9.34	10.65	11.70	15.19	17.51	19.72	22.12
공기 흐름 부는 속도		△	M³/h	2692	2539	2292	5717.00	5330.00	4718.00	7701.00
공기 흐름 부는 속도		Y	M³/h	2692	2539	2292	4874.00	4635.00	4220.00	6513.00
팬 모터 팬 전동기		△	단계	1	1	1	3	3	3	3
		Y	단계	1	1	1	3	3	3	3
		△	w	175	175	175	540.00	540.00	540.00	790.00
		Y	w	175	175	175	380.00	380.00	380.00	490.00
		△	A	0.77	0.77	0.77	1.05	1.05	1.05	1.45
		Y	A	0.77	0.77	0.77	0.68	0.68	0.68	0.89
팬 선풍기			No.xΦ	1x1x350	1x1x350	1x1x350	1x1x450	1x1x450	1x1x450	1x1x500
음압 레벨 소음		△	DB(A)10m	31	31	31	43.00	43.00	43.00	49.00
음압 레벨 소음		Y	DB(A)10m	31	31	31	38.00	38.00	38.00	43.00

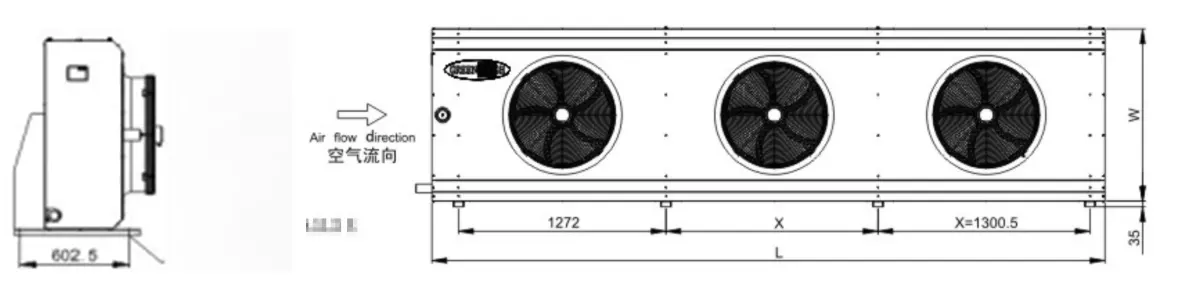

차원 외부 치수		L	mm	878	878	878	1028	1028	1028	1228
		w	mm	522	522	522	625	625	625	828
		H	mm	752	752	752	796	796	796	876
제품 무게(비어 있는 상태) 무게			kg	32	35	40	46	50	56	63
입구 Φ			mm	15.88	15.88	15.88	22.22	22.22	22.22	22.22
출구 직경			mm	15.88	15.88	15.88	15.88	19.05	19.05	22.22

참고: 당사의 표준 제품은 수평 배치용으로 설계되었습니다. 수직 구성의 경우 모델 명칭 뒤에 (H)를 추가하십시오(예: C1-010 (H)).

참고: Greenhalgh 표준 C1은 수직 공기 배출이며, 수평 공기 배출의 경우 명명법에 (H)를 추가하세요(예: C1-010(H)).

Air-Cooled Condenser

핀 간격: 2.2mm
유형 모델				C1-029	C1-035	C1-049	C1-059	C1-070	C1-095	C1-114
열교환 용량	R404A	△	KW	29.44	34.67	49.02	58.62	70.09	94.96	113.94
	R404A	Y		26.13	30.76	38.31	44.53	50.53	74.69	87.13
	R22	△		28.71	33.14	48.52	57.60	67.53	94.46	112.48
	R22	Y		25.36	29.35	37.58	43.29	48.18	73.55	85.01
공기 흐름 부는 속도		△	M³/h	7407.00	6838.00	17809	16944	15434	35620	33891
공기 흐름 부는 속도		Y	M³/h	6386.00	6105.00	11549	11086	10093	23081	22157
팬 모터 팬 전동기		△	단계	3	3	3	3	3	3	3
		Y	단계	3	3	3	3	3	3	3
		△	w	790.00	790.00	2600	2600	2600	5200	5200
		Y	w	490.00	490.00	1600	1600	1600	3200	3200
		△	A	1.45	1.45	4.80	4.80	4.80	9.60	9.60
		Y	A	0.89	0.89	2.70	2.70	2.70	5.40	5.40
팬 선풍기			No.xΦ	1x1x500	1x1x500	1x1x630	1x1x630	1x1x630	2×1x630	2x1x630
음압 레벨 소음		△ Y	DB(A)10m	49.00	49.00	59	59	59	61	61
음압 레벨 소음		△ Y	DB(A)10m	43.00	43.00	52	52	52	54	54
차원 외부 치수		L	mm	1228	1228	1528	1528	1528	2828	2828
		w	mm	828	828	1032	1032	1032	1032	1032
		H	mm	876	876	920	920	920	920	920
제품 무게(비어 있는 상태) 무게			kg	69	76	110	115	130	198	218
입구 Φ			mm	28.57	28.57	34.92	34.92	41.28	41.28	53.90
출구 직경			mm	22.22	22.22	28.57	28.57	34.92	34.92	41.28

참고: 당사의 표준 제품은 수평 배치용으로 설계되었습니다. 수직 구성의 경우 모델 명칭 뒤에 (H)를 추가하십시오(예: C1-010 (H)).

참고: Greenhalgh 표준 C1 은 수직 공기 방전입니다. 수평 공기 방전의 경우 명명법에 (H)를 추가하세요(예: C1-010(H)).

Air-Cooled Condenser

설치 및 유지 관리

적절한 설치 및 유지 관리는 공냉식 콘덴서 효율성과 수명을 크게 향상시킵니다.

설치 팁

● 코일에 물이 쌓이는 것을 방지하려면 수평 또는 약간 기울어지게 설치하십시오.

● 원활한 공기 흐름을 위해 팬 입구 및 출구 부분을 방해하지 않도록 하십시오.

● 팬과 모터를 IP 등급 전기 보호 장치에 연결합니다.

● 바람이 많이 불거나 부식성이 높은 환경에서는 보호 커버를 사용하십시오.

유지 관리 팁

● 팬 블레이드, 베어링, 모터를 정기적으로 검사하십시오.

● 먼지 쌓임을 방지하고 열교환 효율을 유지하려면 코일 핀을 청소하십시오.

● 냉매 배관 및 연결부에 누출이 있는지 확인하십시오.

● EC 인버터 팬 압력 컨트롤러를 주기적으로 교정하여 에너지 절약을 유지합니다.

적절한 설치 및 유지 관리 관행을 따르면 고효율 작동, 긴 서비스 수명 및 안정적인 시스템 성능이 보장됩니다.

Air-Cooled Condenser

우리를 선택하는 이유

● 중국산, 전 세계 수출: 20년 이상의 공냉식 콘덴서 설계 및 제조 경험을 바탕으로 전 세계적으로 10,000개 이상의 장치를 공급했습니다.

● 전체 자체 코일 생산: 핀 프레싱, 튜브 벤딩, 용접 및 누출 테스트에 이르기까지 모든 코일은 품질을 보장하기 위해 내부에서 제작됩니다.

● 전문 엔지니어링 지원: 냉매, 온도, 공기 흐름 및 소음 요구 사항을 기준으로 각 응축기의 크기를 결정하고 선택합니다. 모든 주문에는 자세한 보고서와 음향 데이터가 제공됩니다.

● OEM 대량 공급: 대량 OEM 프로젝트를 위한 안정적인 성능, 경쟁력 있는 가격, 짧은 리드 타임, 유연한 납품 일정.

● 포괄적인 제품 범위: 소형 2kW 장치부터 2,000kW 원격 콘덴서까지 V자형, 평면, 원격 및 CO2 등급 장치를 포함하여 모든 응용 분야에 대한 조달을 표준화합니다.

● 비용 효율성: 유럽의 동급 제품보다 비용이 20~35% 저렴하여 마진과 시장 경쟁력에 실질적인 이점을 제공합니다.

Air-Cooled Condenser

FAQ

Q: V자형과 평면형 수평 콘덴서의 차이점은 무엇입니까?

A: V자형(A자형) 콘덴서에는 두 개의 각진 코일 패널이 있어 더 작은 설치 공간에서 더 많은 냉각 기능을 제공하므로 대규모 또는 원격 시스템에 이상적입니다. 평면 수평 콘덴서는 더 간단하고 비용 효율적이며 중소형 옥상 장치에 적합합니다. Lynxcool은 중국에서 제조하며 귀하의 프로젝트에 따라 최상의 솔루션을 조언합니다.

Q: EC 인버터 팬은 어떻게 에너지 소비를 줄입니까?

A: EC 팬은 응축 압력에 따라 속도를 조정합니다. 작동 속도가 느려지면 전력 사용량과 압축기 부하가 줄어들어 일반적인 조건에서 에너지 소비가 최대 30%까지 절감됩니다. 모든 EC 팬 장치에는 압력 컨트롤러가 사전 설정되어 있습니다.

Q: 응축기를 CO2(R744)와 함께 사용할 수 있습니까?

답: 그렇습니다. 우리는 적절한 재료, 브레이징 공정 및 최대 1.5배 설계 압력의 압력 테스트를 통해 아임계 캐스케이드 및 초임계 시스템에 적합한 CO2 등급 공냉식 응축기를 제조합니다.
