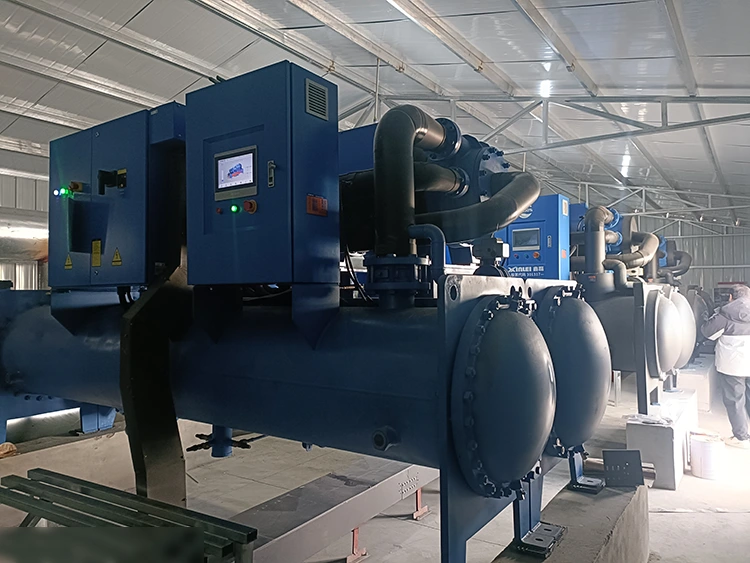

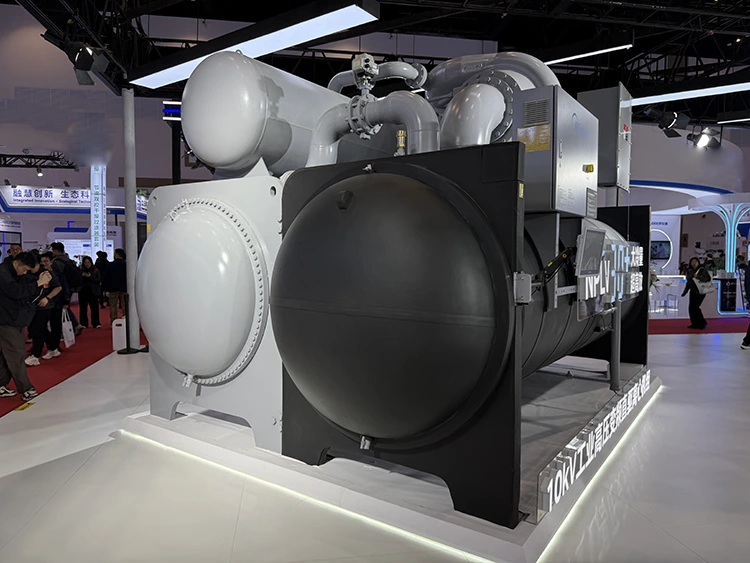

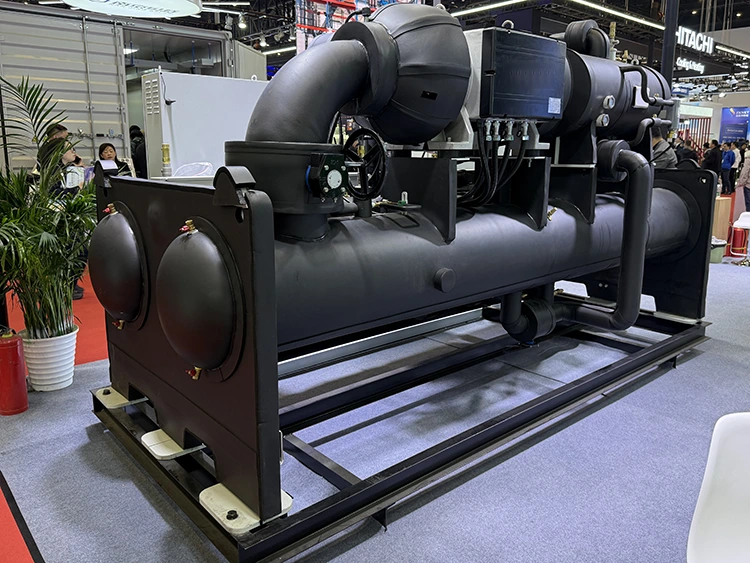

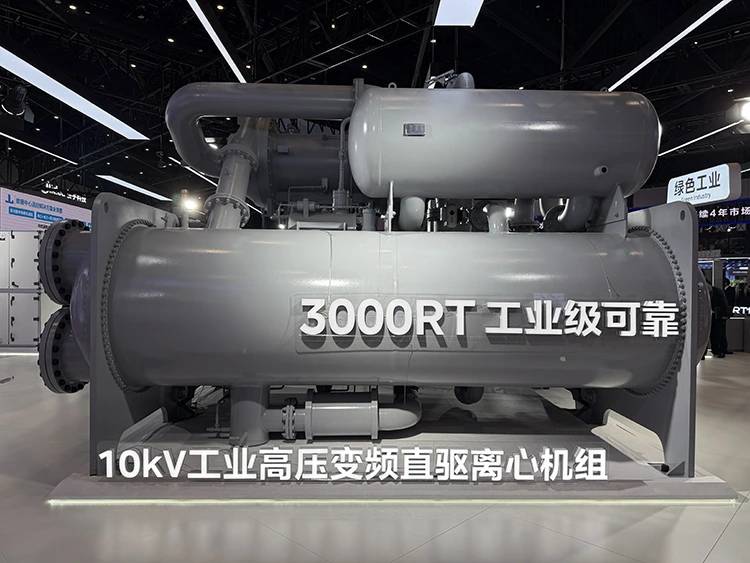

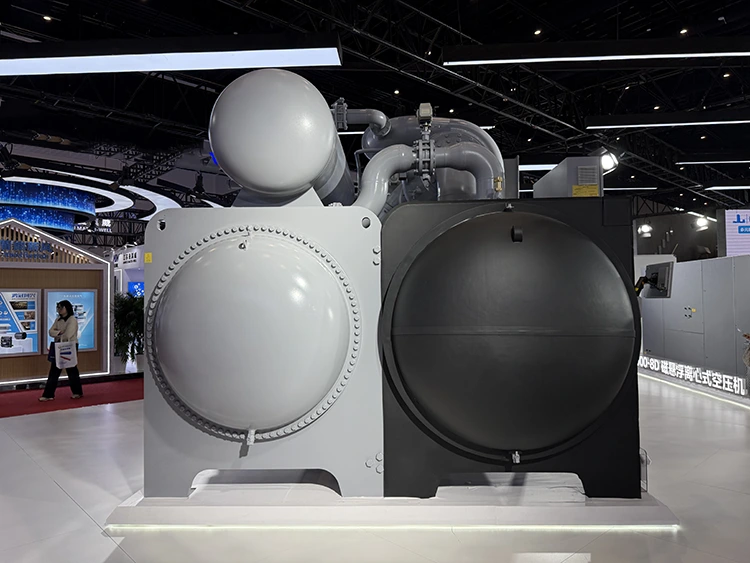

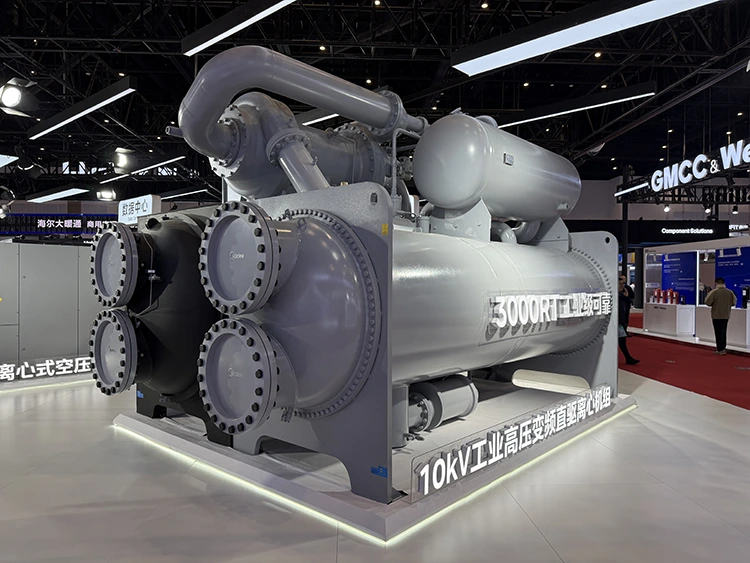

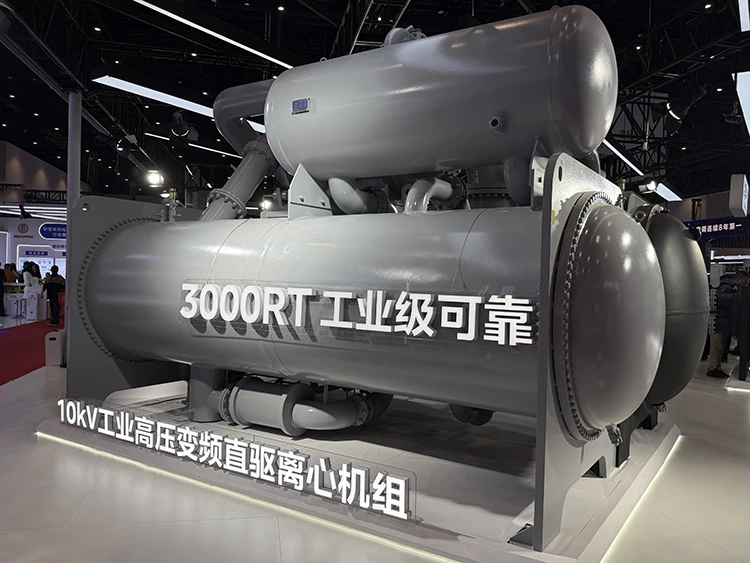

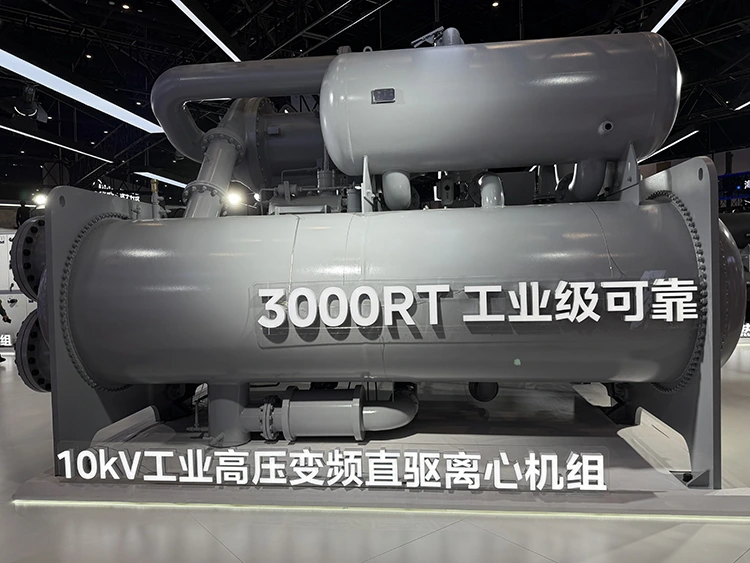

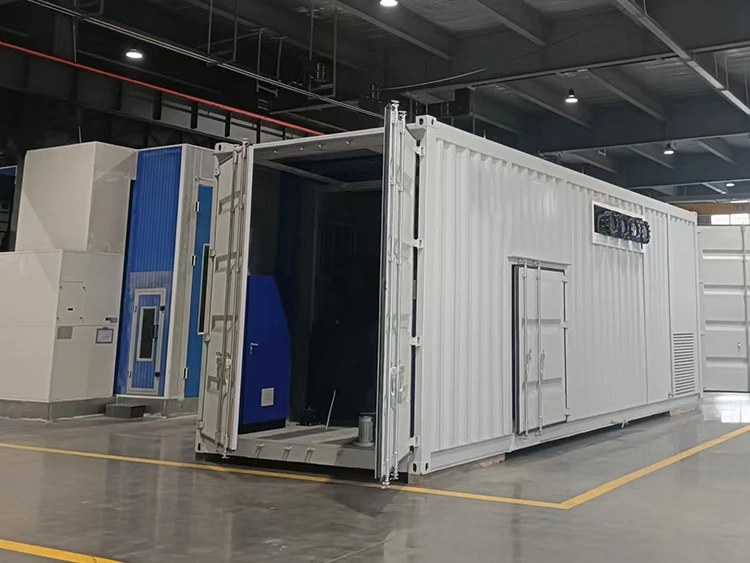

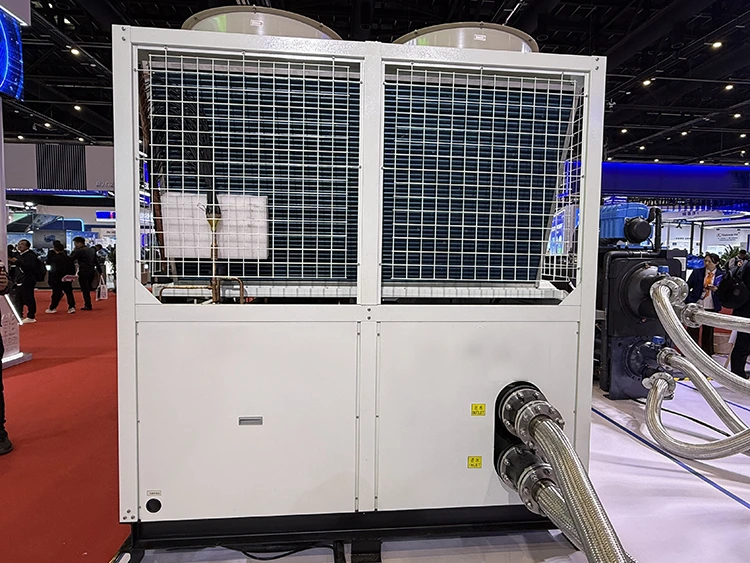

자기 부상 원심 냉각 장치

Lynxcool의 냉동 솔루션 포트폴리오 내에서 자기 부상 원심 냉각 장치는 독립형 표준 제품으로 제공되지 않습니다. 대신 통합 냉동 시스템 내에서 핵심 냉각원 모듈 역할을 합니다. 프로젝트 냉각 부하 요구 사항, 연간 부하 변동, 냉각수 조건 및 터미널 장비 구성을 기반으로 Lynxcool은 냉각기 선택, 배관 설계, 유압 계산 및 제어 전략 개발을 포함한 완벽한 시스템 엔지니어링을 제공합니다.

고객에게 전달되는 최종 가치는 냉각기 자체의 기술적 성능과 Lynxcool의 냉동 시스템 엔지니어링 및 프로젝트 구현 경험에서 비롯됩니다.

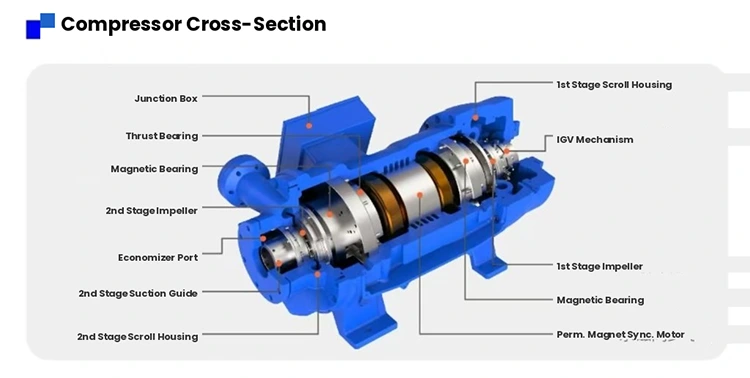

압축기 구조: 자기 베어링 및 영구 자석 동기 모터

압축기는 원심냉동기의 핵심 부품입니다. 자기 부상 원심 압축기는 작동 중 전자기력을 통해 로터를 중앙 위치에 정지시키는 능동형 자기 베어링 시스템을 사용합니다. 회전자와 고정자 사이에 물리적인 접촉이 없기 때문에 회전하는 부품 사이의 기계적 마찰이 제거됩니다.

자기 베어링 시스템은 변위 센서를 사용하여 로터 위치를 실시간으로 모니터링합니다. 컨트롤러는 센서 피드백에 따라 전자기 코일을 통해 흐르는 전류를 조정하여 작동 중에 로터를 설계된 부양 간격 내로 유지합니다.

압축기는 PMSM(영구자석 동기 모터)으로 구동됩니다. 회전자 내부에는 영구 자석이 내장되어 있으며, 통전된 고정자에서 생성된 회전 자기장이 회전자를 직접 구동합니다. 모터와 임펠러는 직접 동축 구조로 연결되어 기존의 증속 기어 및 커플링이 필요하지 않습니다.

변속기 구조를 단순화함으로써 기계적으로 움직이는 부품의 수를 줄이고, 기어 변속기로 인한 기계적 손실, 진동, 작동 소음을 방지합니다.

임펠러는 3차원 흐름 설계를 채택합니다. 전산유체역학(CFD) 최적화를 통해 블레이드 프로파일과 흐름 채널 형상은 고속 회전 중에 가스 압축 효율을 향상시키도록 설계되었습니다.

냉동사이클 및 열교환 시스템

이 장치는 냉매가 폐쇄 시스템 내에서 압축, 응축, 팽창 및 증발의 네 가지 과정을 완료하는 증기 압축 냉동 사이클을 채택합니다.

증발기는 침수형 또는 낙하형 필름 열교환기 설계를 채택합니다. 냉각수는 튜브 내부로 흐르고, 냉매는 쉘 측면에서 순환합니다. 액체 냉매는 증발기 쉘 측의 냉수에서 열을 흡수하여 증기로 증발하여 냉수 온도를 미리 설정된 값으로 낮춥니다.

증발기 내부에는 고효율 열전달 튜브가 설치됩니다. 튜브의 외부 표면은 열 전달 면적을 늘리고 비등 열 전달 성능을 향상시키기 위해 특수 처리되었습니다.

압축기는 증발기에서 생성된 저온, 저압의 냉매 증기를 흡입합니다. 냉매는 고속 회전하는 임펠러에 의해 압축된 후 고온, 고압의 가스가 되어 응축기로 들어갑니다.

콘덴서는 일반적으로 수냉식 쉘 앤 튜브 구조를 채택합니다. 냉각수가 튜브 내부로 흐르고, 냉매는 쉘 측면에서 응축되어 열을 방출하여 고압 가스에서 고압 액체로 변합니다.

응축기 열전달 튜브는 또한 열 교환 성능을 향상시키고 물 측 압력 강하를 줄이기 위해 고효율 나사형 튜브 또는 강화된 표면 튜브로 설계되었습니다.

고압 액체 냉매는 전자 팽창 밸브나 고정 오리피스와 같은 팽창 장치를 통과하며 증발기로 들어가기 전에 압력과 온도가 감소합니다. 이것으로 냉동 사이클이 완료됩니다.

주요 기술 사양

오일 프리 작동 및 열 전달 효율성

기존의 스크류 또는 원심 압축기는 윤활유를 사용하여 베어링과 회전 구성품 사이의 마찰을 줄입니다. 작동 중에 일정량의 오일이 냉매와 함께 냉동 회로로 유입되어 증발기와 응축기를 통해 순환할 수 있습니다.

증발기의 저온 측에서는 윤활유 점도가 증가하고 열 전달 튜브 표면에 축적되어 추가적인 열 저항이 발생할 수 있습니다. 이는 증발 효율을 감소시키고 냉각기의 열 전달 성능에 점차 영향을 미칩니다.

작동 효율성을 유지하기 위해 기존 시스템에서는 일반적으로 오일 분리기, 오일 회수 시스템 및 열교환기 튜브 청소에 대한 정기적인 유지 관리가 필요합니다.

자기부상 압축기는 윤활유 없이 작동됩니다. 냉동 회로에 오일이 유입되지 않기 때문에 증발기와 응축기의 열 전달 표면은 장비의 수명 동안 깨끗한 상태를 유지합니다.

결과적으로 오일 오염으로 인해 열 전달 성능이 점차 저하되지 않습니다. 정상적인 작동 조건에서 냉각 용량과 에너지 효율 비율은 몇 년 동안 작동한 후에도 공장 정격 값에 가깝게 유지될 수 있습니다.

가변 주파수 드라이브 및 용량 제어

냉각기는 가변 주파수 구동 기술을 사용하여 실제 냉각 수요에 따라 압축기 속도를 조정합니다.

컨트롤러는 냉수 출구 온도를 사전 설정된 값과 지속적으로 비교하고 현재 부하 요구 사항에 맞게 압축기 모터 속도를 조정합니다. 부분 부하 조건에서는 모터가 정격 속도 이하로 작동하여 임펠러 속도와 압축기 용량이 감소합니다. 회전 속도가 감소함에 따라 전력 소비가 크게 감소합니다.

인버터에는 PID 제어 알고리즘과 부하 예측 기능이 통합되어 있습니다. 냉수 온도 변화율을 분석하여 제어 시스템이 압축기 속도를 동적으로 조정하여 잦은 시동-정지 운전과 큰 온도 변동을 방지합니다.

냉수 온도가 설정 지점에 도달하면 장치는 더 낮은 속도 수준에서 계속 작동하여 안정적인 출구 수온을 유지하면서 에너지 소비를 줄일 수 있습니다.

비교: SMP 시리즈와 기존 원심 냉각기

증발기 및 응축기 선택

증발기와 응축기의 열전달 면적은 칠러의 냉각능력과 에너지 효율에 직접적인 영향을 미칩니다. 프로젝트 설계 중에 Lynxcool은 고객의 냉수 입구 및 출구 온도, 냉각수 조건, 수질 요구 사항 및 오염 요인에 따라 열교환기를 선택하고 구성합니다.

더 높은 입구 수 온도 또는 더 낮은 냉수 출구 온도가 필요한 응용 분야의 경우, 증발기는 냉매 증발 온도와 냉수 출구 온도 사이의 적절한 온도 차이(일반적으로 4~6℃ 이내)를 유지하기 위해 더 큰 열 전달 면적으로 설계할 수 있습니다.

물 경도가 높은 지역에 위치한 프로젝트의 경우 응축기 튜브 벽 두께와 내부 물 속도를 최적화하여 스케일 형성을 줄이고 부식 위험을 최소화할 수 있습니다.

세척 포트는 응축기 물 상자 양쪽 끝에 예약되어 있어 향후 유지 관리 시 편리한 기계적 세척 또는 화학적 세척이 가능합니다.

전자 팽창 밸브 및 냉매 흐름 제어

이 장치는 기존 열 팽창 밸브나 고정 오리피스 장치 대신 전자 팽창 밸브를 사용합니다. 스테퍼 모터로 구동되는 밸브 니들 위치를 정밀하게 조정하여 냉매 흐름을 제어할 수 있습니다.

제어 시스템은 증발기 출구 냉매 과열도, 압축기 흡입 압력 및 토출 온도를 포함한 실시간 작동 매개변수에 따라 전자 팽창 밸브의 개방도를 조절합니다.

냉매 흐름을 지속적으로 조정함으로써 시스템은 냉매 공급이 현재 냉각 부하와 일치하도록 보장하고 증발기 열 전달 영역을 최대한 활용할 수 있도록 합니다.

전자 팽창 밸브는 빠른 응답 속도와 넓은 조정 범위를 제공합니다. 시동 중에는 냉매 흐름을 점진적으로 증가시켜 액체 냉매가 압축기에 유입될 위험을 줄입니다.

부분 부하 작동 시 밸브는 적절한 개방 위치를 유지하여 안정적인 증발 조건과 효율적인 열 전달 성능을 보장합니다.

지능형 제어 시스템

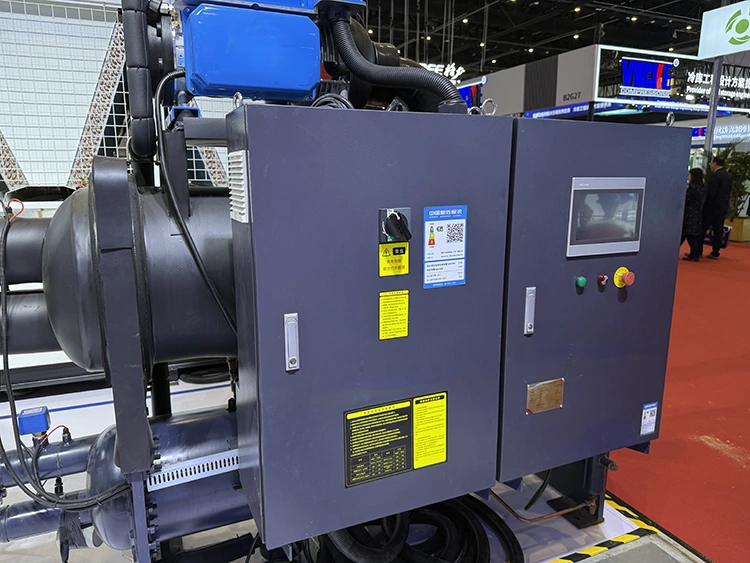

냉각기 제어 시스템은 산업용 PLC 플랫폼을 기반으로 개발되었으며 터치스크린 HMI(인간-기계 인터페이스)를 갖추고 있습니다.

The control logic includes compressor start and stop control, speed regulation, expansion valve adjustment, chilled water pump interlock, freeze protection, high and low pressure protection, discharge temperature protection, overload protection, phase loss protection, and water flow switch monitoring.

작동 매개변수는 다음을 포함하여 제어 인터페이스를 통해 실시간으로 표시되고 기록됩니다.

냉수 입구 및 출구 온도

냉각수 입구 및 출구 온도

증발압력

응축 압력

토출 온도

모터 전류

베어링 클리어런스

베어링 온도

진동값

압축기 속도

영업시간

제어 시스템은 Modbus RTU 및 옵션인 Modbus TCP/IP를 포함한 표준 통신 프로토콜을 지원합니다. 빌딩자동화시스템(BAS)이나 공장에너지관리시스템(EMS)과 데이터를 교환할 수 있다.

원격 모니터링은 유선 네트워크 또는 4G 무선 모듈을 통해 이루어질 수 있습니다. 운영 담당자는 장비 현장에 물리적으로 참석하지 않고도 원격으로 장비 상태를 확인하고, 오류 경보를 수신하고, 작동 매개변수를 조정할 수 있습니다.

냉각수 시스템 적응성 및 작동 범위

자기 부상 원심 냉각기는 냉각수 입구 온도 조건에 대해 넓은 작동 범위를 가지고 있습니다. 겨울철이나 환절기 등 냉각수 온도가 상대적으로 낮은 경우, 장치는 더 낮은 응축 압력에서 작동할 수 있어 압축기 전력 소비가 줄어듭니다.

응축기 압력 제어 기능은 냉각수 온도가 설계 조건보다 낮은 경우에도 안정적인 작동을 보장합니다. 제어 시스템은 냉매 이동이나 지나치게 낮은 압축비로 인한 불안정한 작동을 방지합니다.

최대 허용 냉각수 입구 온도는 압축기 모델 및 냉매 종류에 따라 일반적으로 35~38℃입니다.

냉수 출구 온도 설정 범위는 일반적으로 5~20℃입니다. 표준 에어컨 애플리케이션의 경우 일반적인 냉수 조건은 출구수 7℃, 반환수 12℃입니다. 산업 공정 냉각의 경우 출구 온도는 공정 요구 사항에 따라 일반적으로 5~10℃ 범위 내에서 조정될 수 있습니다.

서지 제어 및 작동 안정성

원심 압축기는 저부하 작동 또는 높은 응축 압력에서 서지 조건을 경험할 수 있습니다. 임펠러 출구에서 공기 흐름이 역전될 때 서지가 발생하여 압력 변동이 발생하고 압축기 작동이 불안정해집니다. 심한 경우 연속적인 서지 작동으로 인해 임펠러가 손상될 수 있습니다.

자기 부상 원심 압축기는 능동 제어 기술을 사용하여 서지를 방지합니다. 컨트롤러는 모터 전류, 압축기 속도, 흡입 압력 및 토출 압력을 포함한 작동 매개변수를 지속적으로 모니터링합니다.

작동 지점이 서지 경계에 접근하면 제어 시스템은 자동으로 압축기 속도 또는 흡입구 가이드 베인 위치(장착된 경우)를 조정하여 작동 조건을 다시 안정적인 범위로 되돌립니다.

과도한 냉각수 온도 또는 냉수 유량의 급격한 감소와 같은 비정상적인 상황에서 컨트롤러는 보호 언로드 및 경보 기능을 우선적으로 수행하여 압축기가 서지 영역에 진입하는 것을 방지합니다.

모델 선택 및 성능 평가

냉각기의 표준 선택 조건은 다음을 기준으로 합니다.

냉수입출구온도 : 12℃ / 7℃

냉각수 입출구 온도 : 30℃ / 35℃

주변 온도: 35℃

이러한 조건에서 장치의 냉각 용량 범위는 일반적으로 300kW ~ 2000kW입니다.

통합 부분 부하 값(IPLV)은 선택한 모델 및 작동 조건에 따라 8.0~9.5에 도달할 수 있습니다.

실제 냉각 용량과 에너지 효율은 현장 조건에 따라 다릅니다. 선택 과정에서 Lynxcool은 다음을 포함한 프로젝트 정보를 평가합니다.

설치 위치의 연간 평균 습구 온도

냉각탑 설계 매개변수

연간 냉수 부하 분포

운행 일정 및 부하 특성

이러한 매개변수는 각 프로젝트에 가장 적합한 냉각기 구성을 결정하는 데 사용됩니다.

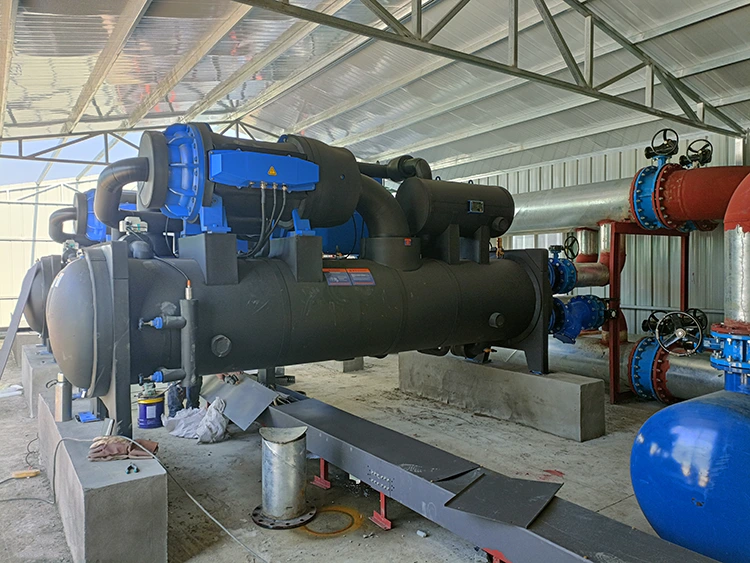

설치 조건 및 기계실 요구 사항

기존 스크류 냉각기와 비교하여 자기 부상 원심 냉각기는 설치 기초에 대한 요구 사항이 더 낮습니다.

비접촉 자기 베어링 구조로 인해 작동 중 진동 전달이 매우 낮습니다. 동적 및 정적 하중이 모두 감소하므로 이 장치는 엄격한 진동 제어 요구 사항이 있는 프로젝트에 적합합니다.

컴팩트한 구조로 인해 장치가 설치 공간을 덜 차지하게 됩니다. 동일한 냉각 용량 하에서 기존 스크류 냉각기 시스템에 비해 설치 공간을 약 30%~40% 줄일 수 있습니다.

권장되는 기계실 공간 높이는 일반적으로 3.5~4.5미터입니다. 장치 주위에 충분한 유지보수 공간을 확보해야 하며, 열교환기 튜브 제거 및 정비를 위해 증발기와 응축기의 양쪽 끝 부분에 적절한 공간이 제공되어야 합니다.

냉각수 및 냉각수 연결은 표준 플랜지 연결을 사용합니다. 배송 전에 장치에는 냉매가 부분적으로 충전되어 있으며 보호용 불활성 가스가 채워져 있습니다. 설치 후 남은 냉매를 추가한 후 시스템을 시운전합니다.

유지보수 일정 및 검사 요구 사항

자기 부상 원심 냉각 장치의 일상적인 유지 관리에는 주로 다음이 포함됩니다.

주간 검사:

냉수 및 냉각수 입출구 온도 확인

유입수와 유출수 온도차 확인

월간 검사:

전기 단자의 견고성을 확인하십시오.

터치스크린 작동 기록 및 알람 이력 검토

분기별 검사:

증발기 및 응축기 물 측의 압력 강하를 확인하십시오.

압력 강하가 초기 값의 15%를 초과하는 경우 열교환기를 청소하십시오.

반기별 검사:

온도 및 압력 센서 정확도 교정

냉수 필터 청소

연간 검사:

필요한 경우 냉각수 및 냉각수를 교체하십시오.

수질 테스트 수행

전기 부품의 노화 상태 확인

자기 베어링 시스템은 정기적인 오일 교체나 윤활이 필요하지 않습니다. 베어링 위치와 작동 상태는 컨트롤러에 의해 지속적으로 모니터링됩니다. 비정상적인 상황이 발생하면 시스템에서 알람이 발생하고 전문 기술자가 전용 서비스 도구를 사용하여 진단을 수행할 수 있습니다.

일반적인 애플리케이션 시나리오

데이터 센터 냉각

데이터 센터는 일년 내내 지속적으로 운영되며 엄격한 에너지 효율성 요구 사항과 함께 안정적인 냉각 성능이 필요합니다.

자기부상형 원심냉각기는 부분부하 조건에서 효율이 높아 데이터센터 냉각시스템에 적합하다. 작동 특성은 IT 장비의 가변 부하 패턴과 일치하여 연간 냉각 에너지 소비를 줄이고 전반적인 데이터 센터 에너지 성능을 향상시키는 데 도움이 됩니다.

제약 및 생명공학 제조

제약 생산 분야에서는 정밀한 냉각수 온도 제어와 안정적인 연속 작동이 필요합니다.

자기 부상 원심 냉각 장치는 냉수 출구 온도 제어 정확도를 ±0.5℃ 이내로 유지할 수 있습니다. 제어 시스템은 대기 작동 및 조정된 제어 로직을 포함한 여러 장치 구성을 지원하여 중요한 생산 환경에 대한 시스템 신뢰성을 향상시킵니다.

식품 가공 및 콜드체인 물류

식품 가공 시설과 냉장 창고에는 다양한 온도 범위에서 작동하는 냉동 시스템이 필요한 경우가 많습니다.

증발기, 응축기 및 공기 냉각기 선택을 포함한 Lynxcool의 냉동 시스템 설계 기능과 결합된 자기 부상 원심 냉각 장치는 다중 온도 냉각 시스템에 통합될 수 있습니다.

대규모 콜드 체인 물류 센터의 경우 장치의 낮은 작동 소음은 창고 직원 및 일상 작업에 미치는 영향을 줄이는 데 도움이 됩니다.

플라스틱 및 고무 가공

사출 성형기 및 압출 장비에는 금형 냉각 및 공정 온도 제어를 위해 안정적인 냉수 공급이 필요합니다.

자기부상 냉각기는 장기간 연속 작동 중에도 냉동 회로 내부의 오일 오염 없이 일관된 열 전달 성능을 유지하여 안정적인 금형 온도 제어 및 제품 치수 정확도를 보장합니다.

대형 상업용 건물 및 지역 냉각 시스템

쇼핑몰, 사무실 건물, 병원, 공항 및 기타 대규모 공공 시설에서는 일반적으로 하루 종일 상당한 냉방 부하 변화를 경험합니다.

자기부상 원심식 냉각기는 다양한 부하 조건에서 용량을 원활하게 조정할 수 있어 주간 고부하 기간과 야간 저부하 기간 모두에 효율적인 작동을 제공합니다.

Lynxcool 프로젝트 납품 프로세스

실제 프로젝트 구현에서 Lynxcool은 장비만 공급하는 것이 아니라 완전한 냉각 시스템 솔루션의 일부로 자기 부상 원심 냉각 장치를 제공합니다.

건물 유형, HVAC 또는 프로세스 냉각 요구 사항, 예상 냉각 부하 및 지역 기후 조건을 포함한 고객의 기본 프로젝트 정보를 받은 후 Lynxcool의 엔지니어링 팀은 시스템 부하 계산 및 장비 선택을 수행합니다.

냉각기 모델이 확정된 후 엔지니어링 팀은 냉수 시스템, 냉각수 시스템, 펌프 선택, 팽창 탱크 선택 및 파이프라인 단열 방법의 설계를 완료하고 완전한 건설 도면을 제공합니다.

제조 단계에서 Lynxcool은 승인된 기술 사양에 따라 장비 생산 및 재료 준비를 조정합니다. 설치는 압력 파이프라인 설치 및 기계-전기 설치 능력을 갖춘 자격을 갖춘 엔지니어링 팀이 수행합니다.

현장 설치 프로세스에는 다음이 포함됩니다.

• 냉동 및 물 배관 연결
• 전기 배선
• 시스템 플러싱
• 수압 테스트
• 진공 테스트

시운전 중에 기술자는 냉매 충전, 매개변수 설정, 제어 논리 검증 및 부하 테스트를 완료합니다.

모든 작동 표시기가 설계 요구 사항을 충족한 후 시스템은 작동 교육 및 유지 관리 지침과 함께 고객에게 전달됩니다.

장비 선택부터 시운전까지 완벽한 엔지니어링 지원을 통해 Lynxcool은 고객이 상업, 산업 및 공정 냉각 응용 분야를 위한 안정적이고 효율적인 냉수 시스템을 구축할 수 있도록 지원합니다.
