반밀폐형 2단 왕복동 냉동 압축기 유닛

Lynxcool 반밀폐형 2단 왕복동 냉동 압축기 장치는 안정적인 저온 성능이 요구되는 상업용 및 산업용 냉동 시스템용으로 설계되었습니다. 통합 보호, 유연한 실린더 구성, 최적화된 압축기 구조를 갖춘 중국에서 제조된 이 제품은 지속적인 작동과 온도 제어가 중요한 냉장 보관, 식품 가공, 제약 및 물류 응용 분야를 지원합니다.

문의 보내기

제품 설명

Lynxcool 반밀폐형 2단 왕복동 냉동 압축기 장치는 중저온 조건에서 안정적인 작동이 필요한 냉동 시스템용으로 개발되었습니다. 중국의 전문 냉동 장비 제조업체인 Lynxcool은 압축기 제조 경험과 완벽한 냉동 엔지니어링 역량을 결합하여 냉장 보관, 식품 가공, 의약품 보관, 물류 센터 및 산업용 냉각 프로젝트를 위한 장비 솔루션을 제공합니다.

이 장치는 필터, 서비스 차단 밸브, 온도 센서 및 모터 보호 모듈을 포함한 구성 요소가 통합된 반밀폐형 왕복 구조를 채택합니다. 최적화된 내부 설계는 설치 복잡성을 줄이는 동시에 장기간 작동 중에 시스템 신뢰성을 향상시킵니다.

2~8개 실린더의 다중 실린더 구성과 3HP~70HP의 출력 범위를 갖춘 이 압축기 장치는 다양한 냉각 용량 및 프로젝트 요구 사항에 따라 구성할 수 있습니다. R290, R404A, R407C, R134a 및 R22를 포함한 다양한 냉매를 지원하므로 다양한 냉동 시스템 설계에 적합합니다.

작동 원리

반밀폐형 2단 왕복동 냉동 압축기 장치는 피스톤의 왕복 운동을 냉동 압축력으로 변환하여 작동합니다. 작동 중에 냉매 가스는 압축기 실린더로 들어가고, 여기에서 피스톤이 냉매를 압축하고 압력과 온도를 증가시킨 후 냉동 시스템으로 배출합니다.

반밀폐형 설계는 압축기와 모터를 하나의 밀봉 하우징에 통합합니다. 냉매 흡입 가스는 모터 챔버를 통과하여 모터 권선을 냉각시켜 연속 작동 중에 모터 온도를 안정적으로 유지하는 데 도움을 줍니다.

2단계 압축 구조를 통해 압축기는 기존 단일 단계 설계에 비해 더 높은 압력비를 더 효율적으로 처리할 수 있습니다. 따라서 안정적인 증발 온도가 요구되는 급속 냉동, 냉장 보관 및 제약 냉동 시스템과 같은 저온 응용 분야에 적합합니다.

기술적 특징

고압 조건에서 안정적인 작동

압축기 장치는 최대 28bar의 최대 작동 압력을 지원하므로 까다로운 냉동 환경에서도 안전하게 작동할 수 있습니다. 견고한 구조는 산업용 냉동 플랜트, 온도 조절 저장 시설 등 지속적인 냉각 성능이 필요한 시스템에 적합합니다.

더 쉬운 설치를 위한 통합 설계

Lynxcool은 여과 장치, 서비스 밸브 및 온도 센서와 같은 주요 구성 요소를 압축기 어셈블리에 통합합니다. 이 설계는 외부 배관 요구 사항을 줄이고 설치 공간을 절약하며 냉동 계약업체가 시스템 조립을 단순화하는 데 도움이 됩니다.

정밀한 기계 설계를 통한 진동 감소

균형추 밸런싱 기능이 있는 RefComp 크랭크샤프트는 압축기 작동 중 기계적 진동을 줄여줍니다. 이는 작동 안정성을 향상시키고 연결된 냉동 시스템 구성 요소에 대한 스트레스를 줄이는 데 도움이 됩니다.

다양한 프로젝트를 위한 유연한 용량 선택

SP 시리즈는 2, 4, 6, 8개의 실린더를 포함한 다양한 실린더 구성을 제공합니다. 엔지니어는 냉각 부하 요구 사항, 작동 조건 및 시스템 설계에 따라 적합한 모델을 선택할 수 있습니다.

모터 보호 시스템 내장

통합 보호 모듈은 과전류, 과열 및 위상 결함을 포함한 중요한 작동 조건을 모니터링합니다. 이는 비정상적인 작동으로 인한 장비 손상을 줄이고 유지 관리 효율성을 향상시킵니다.

흡입 가스 모터 냉각 구조

압축기는 작동 중에 흡입 냉매 가스를 사용하여 모터 권선을 냉각시킵니다. 이 설계는 모터 열 관리를 개선하고 긴 작동 주기 동안 안정적인 성능을 지원합니다.

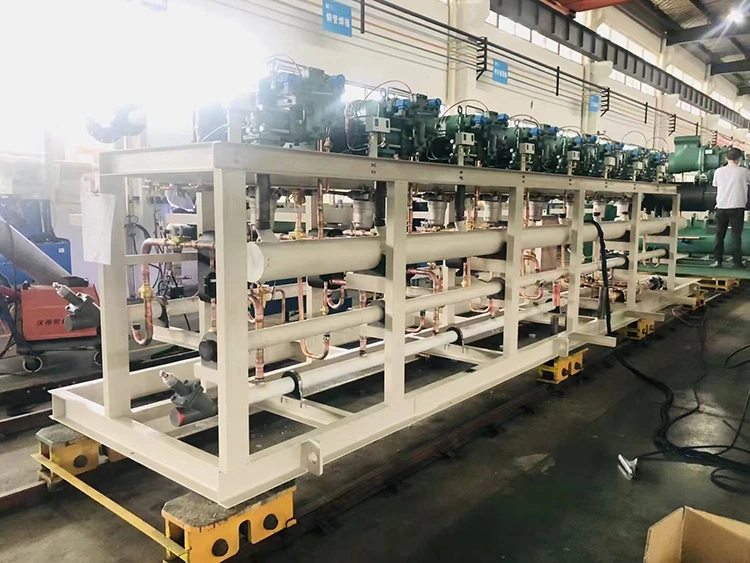

Semi-Hermetic Two-stage Reciprocating Refrigeration Compressor Unit

사용 가능한 구성

구성	실린더 수	일반적인 전력 범위	일반적인 응용 분야
SP-2	2개의 실린더	3~10HP	경상업용 냉장, 소형 에어컨
SP-4	4개의 실린더	10 – 30HP	중형 상업용 냉동, 옥상 장치
SP-6	6개의 실린더	25~50마력	산업용 냉동, 공정 냉각
SP-8	8개의 실린더	40~70마력	대형 산업용 및 상업용 냉동

주요 기술 사양

매개변수	사양
시리즈	SP
압축기 유형	반밀폐형 왕복 운동
실린더 구성	2 / 4 / 6 / 8개의 실린더
전체 모델 변형	34
전력 범위	3~70마력
최대 작동 압력	28바
지원되는 냉매	R290, R404A, R407C, R134a, R22 등
모터 냉각 방식	흡입 가스 냉각
통합 구성 요소	필터, 차단 밸브, 온도 센서
모터 보호	통합 보호 모듈
내부 압력 보호	내장형 하이/로우 사이드 이퀄라이징 밸브

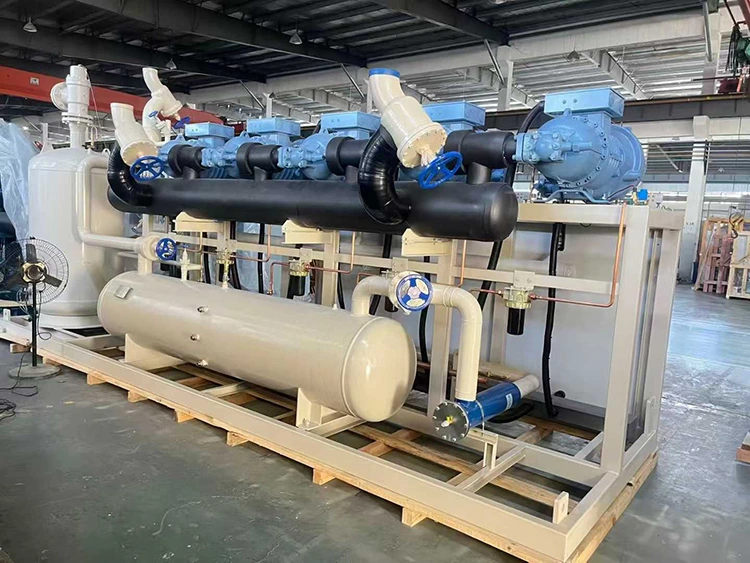

Semi-Hermetic Two-stage Reciprocating Refrigeration Compressor Unit

반밀폐형 2단 대 기존 냉동 압축기 장치

냉장 보관 또는 산업용 냉각 프로젝트를 위한 냉동 압축기를 선택할 때 압축기 구조와 압축 방법은 시스템 효율성, 작동 안정성 및 유지 관리 요구 사항에 직접적인 영향을 미칩니다.

기존의 단일 단계 냉동 압축기 장치와 비교하여 Lynxcool 반밀폐형 2단계 왕복 냉동 압축기 장치는 더 높은 압력 비율, 더 낮은 증발 온도 및 연속 작동이 필요한 응용 분야에 맞게 설계되었습니다.

비교항목	반밀폐형 2단 왕복동 압축기 유닛	기존 냉동 압축기 장치
압축 방식	2단 압축으로 단간 압축부하 감소 및 저온조건에서의 성능 향상	단일 단계 압축은 표준 온도 응용 분야에서 잘 수행되지만 높은 압축비에서는 제한이 있을 수 있습니다.
저온 성능	급속 냉동, 저온 보관, 의약품 냉장 및 기타 저온 응용 분야에 적합합니다.	온도 요구 사항이 덜 까다로운 일반 냉동에 주로 사용됩니다.
작동 안정성	2단 구조로 부하 조건 변화에도 안정적인 작동 유지	작동 조건이 크게 변동하면 성능이 저하될 수 있습니다.
압력비 성능	최대 작동 압력이 최대 28bar인 더 높은 압력 차이가 필요한 응용 분야용으로 설계되었습니다.	일반적으로 표준 냉동 조건에 최적화됨
모터 냉각	흡입 가스 냉각은 작동 중 모터 권선 온도를 직접적으로 감소시킵니다.	냉각 성능은 시스템 설계 및 작동 조건에 따라 더 많이 달라집니다.
설치 디자인	반밀폐형 통합 구조로 외부 구성 요소를 줄이고 시스템 설치를 단순화합니다.	기존 설계에는 추가 구성 요소와 더 복잡한 배관 배열이 필요할 수 있습니다.
유지 보수 요구 사항	내장된 보호 시스템은 비정상적인 작동으로 인한 고장을 줄이는 데 도움이 됩니다.	시스템 구성에 따라 추가 보호 구성 요소가 필요할 수 있습니다.
적용 범위	산업용 냉동, 저온 유통 물류, 식품 가공, 의약품 보관 및 대규모 상업 시스템	소규모 상업용 냉동 및 일반 냉각 애플리케이션
