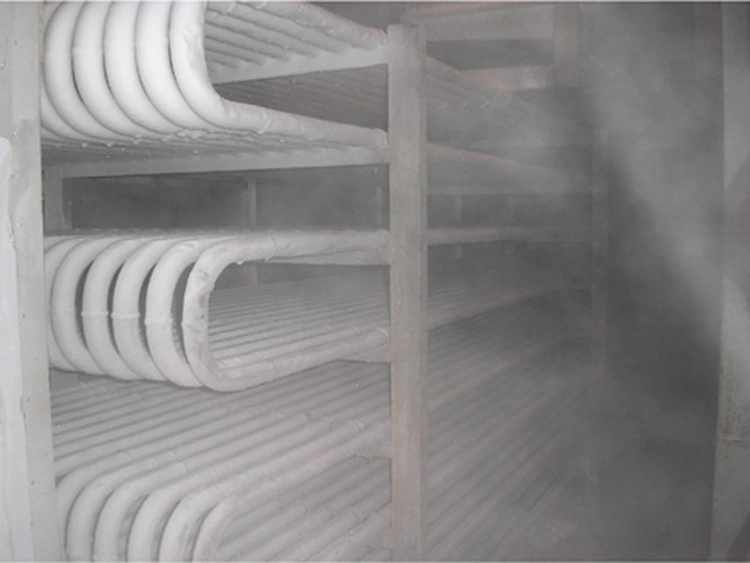

강철 베어 튜브 증발기 선반

중국 냉동 제조업체인 Lynxcool의 강철 베어 튜브 증발기 선반은 냉장 보관, 급속 냉동 창고, 생선 및 육류 보존, 암모니아 냉동 시스템에 적합합니다. 이 제품은 맞춤형 레이어 수와 크기, 레이어당 부하 용량이 200~2000kg인 통합 탄소강 베어 튜브 용접 내구성 선반을 채택했습니다. 프리미엄 부식 방지 처리로 처리되어 안정적인 온도 성능과 높은 습도 저항성을 제공합니다.

문의 보내기

제품 설명

Steel Bare-Tube Evaporator Shelf는 중국의 전문 냉동 장비 제조업체인 Lynxcool에서 제조되었으며, 냉장실, 급속 냉동 창고, 생선 및 고기 보관소, 암모니아 냉동 시스템을 포함한 산업용 냉장 보관 응용 분야용으로 설계되었습니다. 모듈식 설치를 통해 암모니아 R717 및 여러 HFC 냉매와 호환되는 직접 팔레트 배치가 가능하며 고온 가스 또는 전기 제상 옵션이 있어 냉장 보관을 위한 안전하고 효율적이며 에너지 절약 작업을 제공합니다.

핵심 기능

이 증발기 선반은 부하 용량, 냉각 효율, 내구성, 다중 냉매 호환성이 뛰어나 다양한 산업의 요구 사항을 충족합니다.

높은 내하중성 및 내충격성

● 레이어당 하중: 200~2000kg, 맞춤 설정 가능

● 중량물 및 어선 냉장보관에 적합

● 용접 프레임으로 장기적인 안정성 보장

자연 대류 및 온도 안정성

● 베어 튜브 자연 대류를 이용한 팬리스 디자인

● 변동이 최소화된 안정적인 온도

● 습도가 높은 환경에서도 균일한 냉각

장기 내구성 및 내식성

● 용융 아연도금 또는 에폭시 코팅

● 서비스 수명: 20~40년

모듈형 바닥 설치

● 냉장실 높이, 층 수, 화물 크기에 맞게 맞춤 설정 가능

● 모듈형 설계로 운반이 용이하고 설치가 빠릅니다.

● 플로어 스탠딩 선반을 사용하면 팔레트를 직접 배치할 수 있습니다.

냉매 및 제상 호환성

● 호환 냉매: R717(암모니아), R404A, R507A, R448A, R449A, R22

● 제상 방법: 암모니아 시스템용 핫가스, HFC 시스템용 전기식

Lynxcool Steel Bare-Tube 증발기 선반은 높은 부하 용량, 내충격성, 자연 대류 냉각 및 장기 신뢰성을 제공하여 모든 유형의 저온 보관에 적합합니다.

제품 구조 및 디자인 컨셉

Lynxcool Steel Bare-Tube 증발기 선반은 저온 보관을 위해 특별히 설계된 용접 프레임 내구성 선반과 통합된 고강도 탄소강 베어 튜브로 제작되었습니다. 이는 내하중 용량, 내식성 및 효율적인 자연 대류 냉각의 균형을 유지합니다.

코어 튜브 디자인

● 튜브 표준: GB/T 8163 / ASTM A106

● 튜브 직경: Ø19 / Ø25 / Ø32 / Ø38mm

● 튜브 간격: 25~50mm, 제품 밀도에 따라 조정 가능

고하중 구조

● 레이어당 하중: 200~2000kg, 맞춤 설정 가능

● 용접 프레임 인증: ASME IX / EN 287 / GB 150

표면처리 및 내구성

● 용융 아연 도금 또는 에폭시 부식 방지 코팅

● 내부식성, 방청성, 내습성

모듈형 디자인

● 3~8개 레이어 맞춤설정 가능

● 직접 팔레트 배치에 적합한 플로어 스탠딩 설치

● 다양한 냉장 보관 공간에 빠르게 적응할 수 있는 유연한 조합

이러한 구조적 특징은 Lynxcool Steel Bare-Tube 증발기 선반이 강력한 부하 용량, 자연 대류 냉각 및 내식성을 제공하여 장기적으로 안정적인 냉장 보관 작업을 위한 견고한 기반을 마련하도록 보장합니다.

기술적인 매개변수

매개변수	값/범위
튜브 재질	이음매 없는 탄소강(GB/T 8163 또는 ASTM A106) 또는 ERW 용접 강철
튜브 외경	Ø19mm / Ø25mm / Ø32mm / Ø38mm(응용 분야에 따라 다름)
튜브 벽 두께	2.0mm – 3.5mm(압력 등급 및 튜브 OD에 따라 다름)
튜브 간격(중심에서 중심까지)	25mm – 50mm(모델에 따라 다름, 더 가까운 간격 = 더 높은 열 전달 영역)
선반 층당 열 전달 면적	0.8m² – 8.0m²(튜브 OD, 간격, 계층 길이 및 행 수에 따라 다름)
냉매측 설계압력	25bar(HFC); 18bar(암모니아 표준); 더 높은 등급의 옵션 사용 가능
공장 압력 테스트	1.5× 설계 압력에서의 수압 테스트; 단위별로 발급되는 인증서
냉매 호환성	R717(암모니아) / R404A / R507A / R448A / R449A / R22
튜브 표면 온도	−28°C ~ −40°C(증발 온도에 따라 다름)
랙당 계층 수	3~8단(제품 높이 및 실내 높이에 맞게 맞춤 설정)
계층 간격(투명 높이)	150 – 600 mm (제품/팔레트 높이와 일치)
랙 프레임 재질	용접 탄소강; 용융 아연 도금(표준); 부식 방지 페인트 옵션
랙 크기(일반)	길이: 2,000~8,000mm × 폭: 600~2,000mm × 높이: 1,500~2,800mm
표면처리(튜브)	용융 아연 도금 또는 적색 산화물/에폭시 부식 방지 도료
해동방법	핫가스 제상(암모니아 표준); 전기 제상(HFC 옵션)
제상 트리거	시계 또는 증발기 표면 온도 센서
냉매 연결	플랜지형 또는 나사형 강철 연결부; 랙 끝의 매니폴드 헤더
회로 구성	단일 패스 또는 다중 패스; 계층당 개별 또는 그룹화된 매니폴드
적용 가능한 냉장 보관 온도	−5°C ~ −35°C(중저온)
계층당 제품 로드 용량	200 - 2,000kg(프레임 및 튜브 치수에 따라 다름, 팔레트 호환 옵션)

산업 응용 가치

Lynxcool Steel Bare-Tube 증발기 선반은 식품, 제약, 저온 유통 물류 및 산업 저온 저장 산업 전반에 걸쳐 상당한 가치를 제공합니다.

식품산업

● 유제품, 생선, 냉동식품의 보관 수명 연장

● 높은 습도를 유지하고 온도 변화를 최소화합니다.

콜드체인물류

● 편리한 취급을 위한 직접 팔레트 배치

● 공간 활용도 향상

이러한 장점을 통해 이 제품은 여러 산업 분야에서 효율적인 저장 및 안전한 냉각을 제공할 수 있습니다.

해결되는 문제

냉장 보관 및 산업 저온 환경에서 일반적인 문제로는 온도 불균형, 높은 제품 손실, 높은 에너지 소비, 낮은 공간 활용 등이 있습니다.

● 불균일한 온도로 인해 손상되는 제품:베어튜브 자연 대류로 인해 변동이 최소화된 안정적인 온도 보장

● 높은 제품 손실 : 다습한 환경에서 균일한 냉각으로 부패 감소

● 높은 에너지 소비 및 빈번한 압축기 순환: 팬이 없는 설계로 고장 및 에너지 사용을 최소화합니다.

● 낮은 공간 활용도: 모듈식 설계로 직접 팔레트 배치가 가능하여 보관 밀도가 극대화됩니다.

Lynxcool Steel Bare-Tube 증발기 선반은 균일한 온도, 안전한 보관, 에너지 효율성 및 최적화된 공간 활용을 보장합니다.

연락처 및 맞춤 서비스

Lynxcool은 포괄적인 기술 지원과 완전한 맞춤 서비스를 제공합니다.

● 사용자 정의 가능한 레이어 번호, 모듈 길이 및 튜브 간격

● 냉장실 크기 및 화물 요구 사항에 맞는 맞춤형 설계

● 전문적인 설치 안내 및 애프터 서비스 지원

완전한 맞춤화 및 전문가 지원을 통해 이 제품은 고유한 냉장 보관 요구 사항을 충족하는 동시에 효율성, 안전성 및 장기적인 신뢰성을 보장합니다.

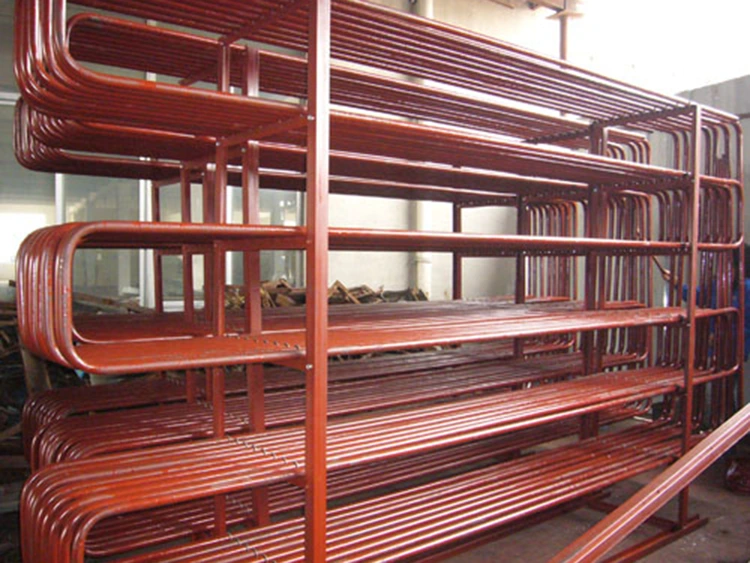

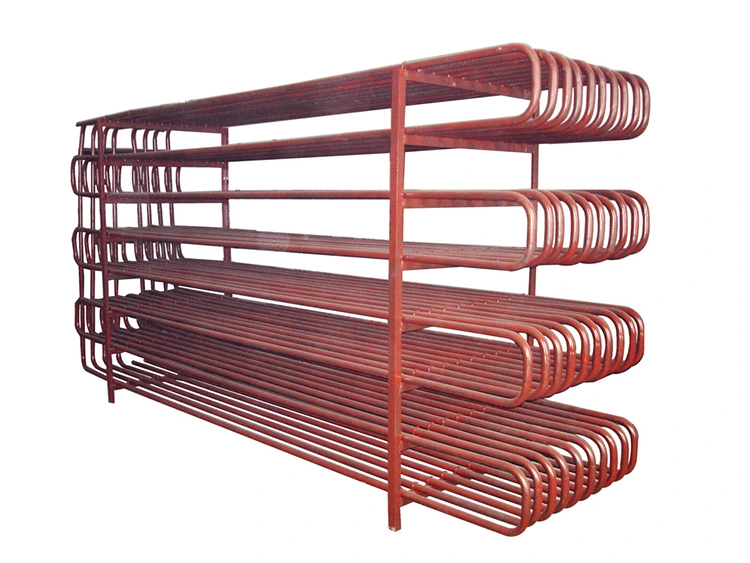

Steel Bare-Tube Evaporator Shelf

Lynxcool의 제조 및 품질 관리

전문 냉동 장비 제조업체인 Lynxcool은 냉동 설계, 제조, 설치 및 기술 서비스 기능을 통합합니다. 각 강철 베어 튜브 증발기 선반은 튜브 선택, 프레임 구조, 치수, 냉매 회로 설계 및 표면 보호를 포함한 고객 요구 사항에 따라 생산됩니다.

배송 전 주요 구성품은 산업용 냉동 시스템의 안전한 작동을 보장하기 위해 치수 검사, 용접 품질 검사 및 수압 테스트를 거칩니다.

냉장 보관, 식품 가공, 물류 및 산업용 냉동 프로젝트 경험을 바탕으로 Lynxcool은 장비 선택부터 시스템 시운전까지 완벽한 솔루션으로 고객을 지원합니다.

맞춤 서비스

Lynxcool은 다음을 포함하여 다양한 프로젝트 요구 사항을 기반으로 맞춤형 강철 베어 튜브 증발기 선반 솔루션을 제공합니다.

선반 길이, 너비, 높이 및 레이어 수
튜브 직경 및 간격 설계
냉매회로 구성
해동방법 선택
부식 방지 처리 옵션
완전한 냉장 보관 냉동 시스템과 통합

전문 엔지니어링 지원 및 제조 역량을 통해 Lynxcool은 고객이 안정적이고 효율적인 저온 저장 시스템을 구축할 수 있도록 지원합니다.
