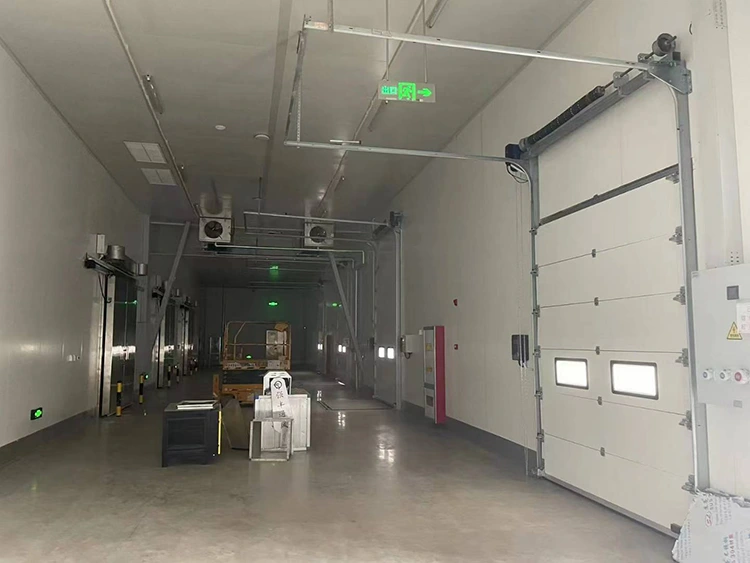

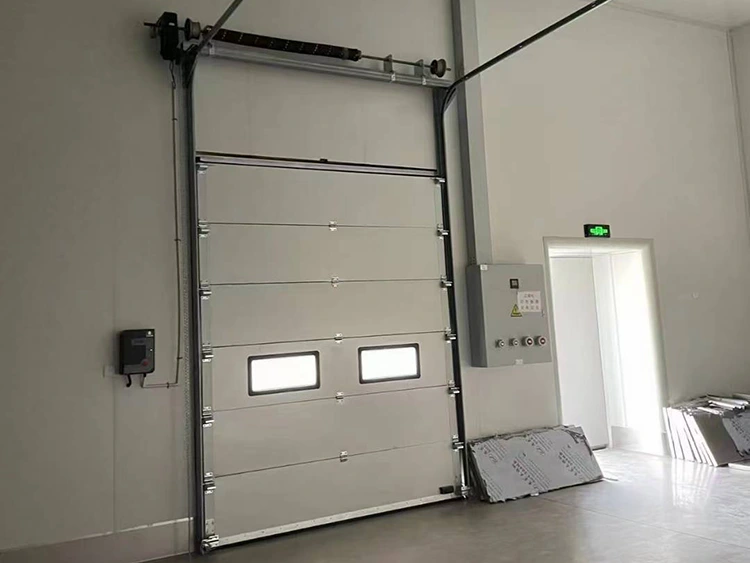

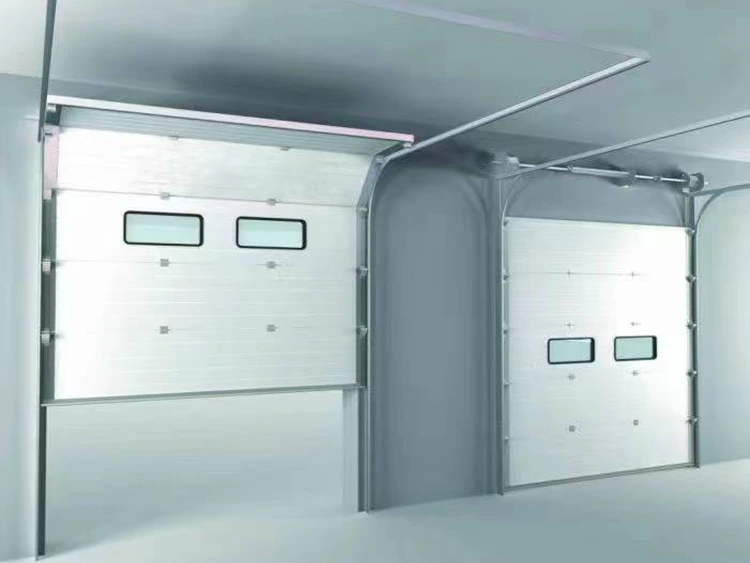

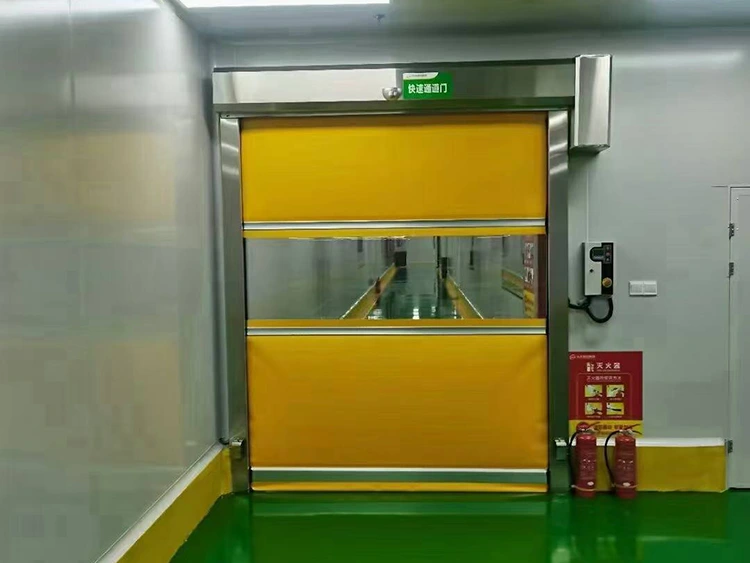

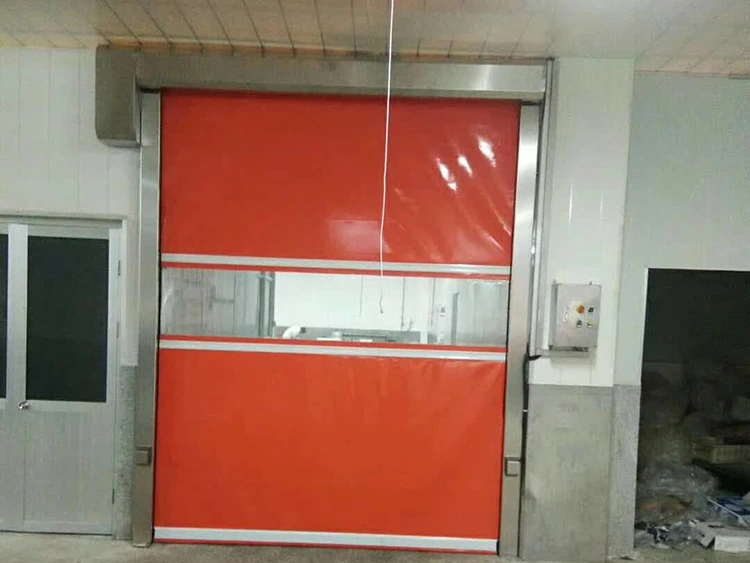

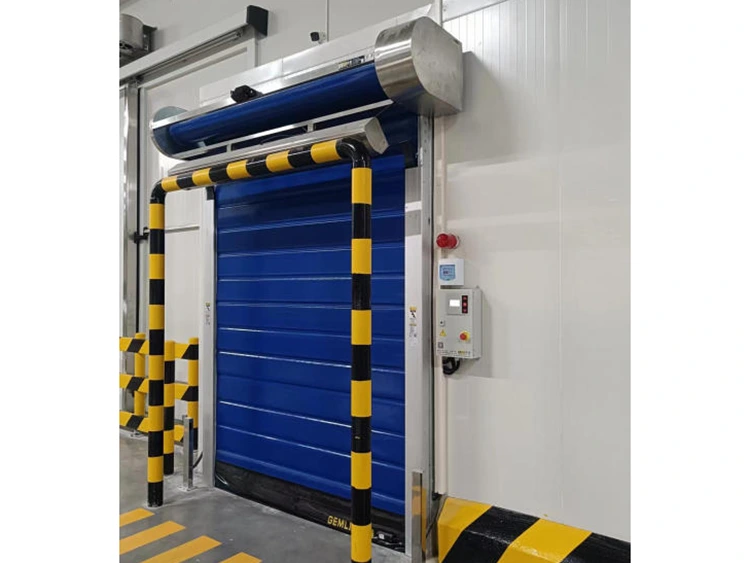

수직 리프트 도어

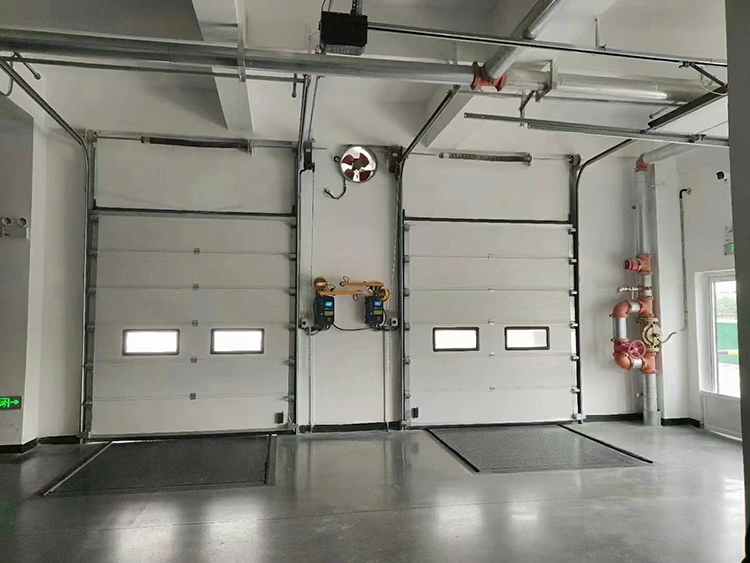

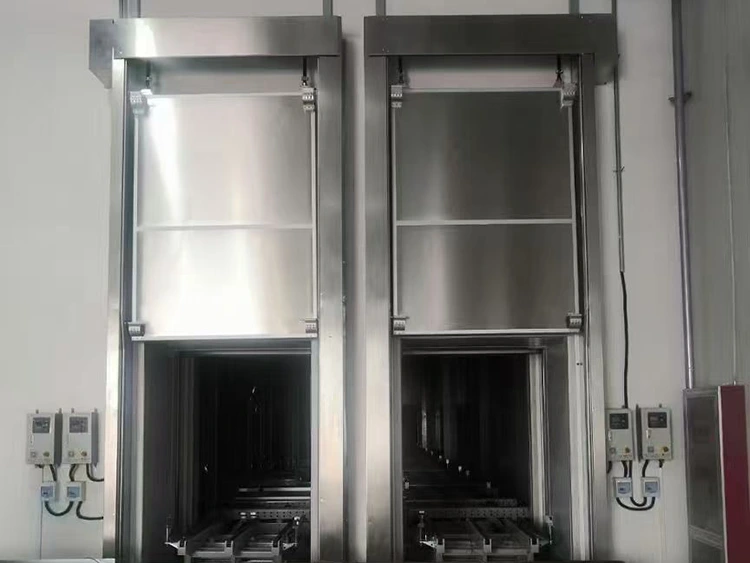

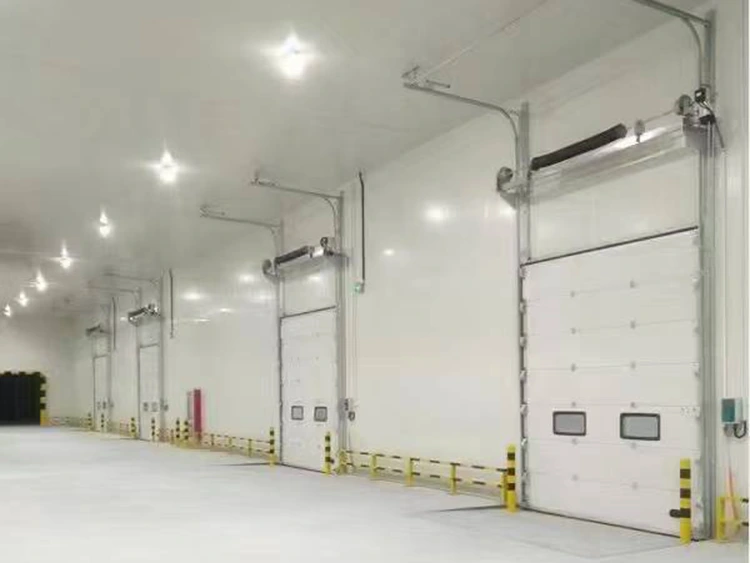

수직 리프트 도어는 도어 패널이 수직 트랙에 의해 안내되어 벽을 따라 수직으로 움직이는 산업용 도어 시스템입니다. 가장 독특한 특징은 열었을 때 도어 패널이 개구부 바로 위의 벽에 완전히 밀착되어 천장 아래 영역에 수평 트랙이나 매달린 구성 요소가 없다는 것입니다.

일반적인 응용 분야:

콜드체인물류 이송창고, 냉동고, 냉장보관시설

식품 가공 공장 및 중앙 주방

자동차 수리 작업장 및 페인트/스프레이 부스

물류 유통 센터 및 하역장

대규모 장비 조립 공장

특수 차량용 소방서 및 차고

구조적 구성 및 작동원리

구조적 구성

도어 패널: 내부 및 외부 금속 외장(강철, 스테인리스강 또는 알루미늄 합금)과 내부 코어(폴리우레탄 폼, 폴리스티렌 또는 알루미늄 벌집형)로 구성됩니다. 두께는 일반적으로 단열 요구 사항 및 구조적 강도에 따라 선택되는 40mm ~ 150mm 범위입니다.

수직 트랙: 도어 개구부 측면 벽에 수직으로 장착된 견고한 C자형 또는 U자형 아연 도금 강철 레일입니다. 내장형 고정 장치나 화학적 앵커를 통해 고정되며 내부 가이드 슬라이더 또는 롤러가 특징입니다.

균형 시스템: 토션 스프링이나 평형추를 활용하여 도어 패널의 무게 균형을 유지함으로써 마찰만을 극복하여 모터가 작동할 수 있도록 하여 에너지 소비를 줄입니다.

구동 시스템: 토션 스프링 샤프트에 설치된 측면 장착 기어 모터 또는 와이어 로프 드럼을 구동하는 유압 동력 장치. 모터 출력은 일반적으로 도어의 크기와 무게에 따라 1.5kW~5.5kW 범위입니다.

씰링 구성 요소: 내후성 고무 스트립이 도어 패널 주변에 설치되어 있으며, 바닥에 있는 팽창식(에어백 스타일) 씰이 닫혀 있을 때 바닥을 압축하여 공기 대류와 먼지 유입을 방지합니다.

컨트롤 박스: 모터 컨트롤러, 가변 주파수 드라이브(VFD), 안전 릴레이 및 신호 인터페이스를 통합합니다. 로컬 푸시 버튼 작동, 원격 제어, 센서 및 원격 통신을 지원합니다.

작동 원리

모터는 드럼의 회전을 구동하여 와이어 로프나 체인을 통해 트랙을 따라 도어 패널을 위로 당깁니다. 하강 중에는 모터 반전이나 중력에 의해 도어가 부드럽게 내려갑니다. 도어는 어떤 높이에서도 멈출 수 있으며 리미트 스위치나 인코더로 정밀한 위치 제어가 가능합니다.

주요 유형 및 선택 가이드

다양한 애플리케이션 시나리오와 고객 요구 사항을 기반으로수직 리프트 도어다음과 같은 유형으로 분류될 수 있습니다.

표준 크기 범위

• 문 폭:≤8,000mm(특수 용도에 사용 가능한 맞춤형 크기)
• 문 높이:6,000mm 이하(더 큰 개구부에는 단면 리프팅 또는 결합 솔루션이 필요함)
• 최대 단일 패널 무게:대략. 1,500kg(카운터웨이트 시스템 또는 견고한 토션 스프링으로 균형 유지)

설치 조건 및 엔지니어링 요구 사항

수직 리프트 도어건물 구조 및 설치 조건에 대한 특정 요구 사항이 있습니다. 이러한 요소는 건축계획이나 개량단계에서 사전에 확인되어야 한다.

최소 헤드룸 여유 공간:

개구부 양쪽의 벽 깊이:

도어 개구부 위의 내하중 용량:

바닥 수준 요구 사항:

전원 공급 장치 요구 사항:

Lynxcool의 전문 현장 조사:

Lynxcool은 현장 상태를 정확하게 평가하기 위해 레이저 거리 측정기, 벽면 스캐너 및 정밀 수준을 사용하여 전문적인 설치 평가 서비스를 제공합니다. 에이"도어열림 설치상태 확인 리포트"점검 후 제공됩니다. 기존 조건이 요구 사항을 충족하지 못하는 경우 Lynxcool은 구조 수정 권장 사항 및 기술 솔루션을 제공할 수 있습니다.

제어 시스템 및 옵션 액세서리

표준 제어 구성:

로컬 제어 박스(시작/정지/비상 정지 버튼, 상태 표시 등)

휴대용 무선 원격 제어(유효 범위 ≥30m)

기계식 리미트 스위치(상한 및 하한 위치)

사용자 정의 가능한 옵션:

가변 주파수 드라이브(VFD): 부드러운 시작/중지를 가능하게 하고 기계적 충격을 줄이며 조정 가능한 리프팅 속도(일반적으로 0.15–0.3m/s)를 허용합니다.

센서 기반 제어: 지자기 유도 루프, 마이크로파 레이더, 적외선 안전 빔

인터록 인터페이스: 컨베이어, 리프팅 플랫폼, 에어커튼 등 장비와 연동하기 위한 건식 접점 신호 출력

원격 모니터링: 4G 또는 Wi-Fi 모듈을 통해 클라우드 플랫폼에 도어 상태를 업로드하여 모바일 앱 모니터링 및 알람 알림 가능

"Door-in-door"(개찰구 문): 보행자 통행을 위해 정문 패널에 통합된 작은 출입문으로, 정문을 여는 빈도를 줄입니다.

유지보수 및 애프터 서비스

정기 유지 관리:
와이어 로프 마모, 가이드 레일 정렬 및 볼트 조임 상태를 확인하기 위해 반기별 검사를 권장합니다. 씰링 스트립은 정기적으로 청소하고 보호제로 처리해야 합니다. 베어링과 체인은 원활한 작동을 유지하기 위해 매년 윤활을 해야 합니다.

문제 해결 지원:
도어 움직임 저항, 모터 과열, 원격 제어 오류 등 일반적인 문제는 빠른 진단 절차와 원격 기술 안내를 통해 지원됩니다.

보증 정책:

• 문 구조:2년 보증
• 전기 부품(모터, 컨트롤러, 센서):1년 보증
• 마모 부품(밀봉 스트립, 롤러): 우대 가격으로 교체 지원

응급 서비스:
Lynxcool은 국내 주요 도시에 신속한 대응 서비스를 제공하며,48시간. 운영 중단 시간을 최소화하기 위해 긴급 수리 또는 임시 밀봉 솔루션이 제공됩니다.

Lynxcool 수직 리프트 도어를 선택하는 이유

Lynxcool은 산업용 도어 제조업체일 뿐만 아니라 냉동 시스템 및 콜드체인 시설을 전문으로 하는 엔지니어링 서비스 제공업체이기도 합니다. Lynxcool 수직 리프트 도어를 선택하면 다음을 받을 수 있습니다.

통합 엔지니어링 솔루션:
도어 설계는 냉장 보관 단열 시스템, 냉장 장비 및 물류 운영과 조화를 이루어 설치 및 작동 중 호환성 문제를 방지합니다.

적격 설치 기능:
전문적인 기계 및 전기 설치 자격을 갖추고 있으며,GC2 압력배관 설치인증, Lynxcool은 규정을 준수하는 구성을 보장하고 승인 위험을 줄입니다.

광범위한 프로젝트 경험:
수백 개의 산업용 도어 프로젝트를 완료한 Lynxcool은 식품 가공, 제약 및 물류 산업의 기술 표준과 운영 요구 사항을 이해하고 있습니다.

현지화된 서비스 지원:
칭다오 본사의 지원을 받아 Lynxcool은 현장 검사, 맞춤형 설계, 설치, 유지 관리 및 기술 지원을 포함한 전체 수명 주기 서비스를 제공합니다.

수직 리프트 도어에 대해 자주 묻는 질문(FAQ)

1. 수직 리프트 도어란 무엇입니까?

A 수직 리프트 도어도어 패널이 벽에 장착된 직선 트랙을 따라 수직으로 이동하고 완전히 열렸을 때 도어 개구부 바로 위에 주차되는 산업용 도어 시스템입니다.

기존의 단면 오버헤드 도어와 달리 수직 리프트 도어에는 곡선 또는 수평 트랙 섹션이 필요하지 않습니다. 천장 아래에 매달린 구성 요소가 없으므로 머리 위 공간을 컨베이어 시스템, 조명, 환기 덕트, 교량 크레인 및 기타 장비 설치에 완전히 활용할 수 있습니다.

2. 수직 리프트 도어와 하이 리프트 도어의 차이점은 무엇입니까?

두 도어 시스템 모두 천장이 높은 건물용으로 설계되었지만 트랙 구성이 다릅니다.

간단히 말해서,하이 리프트 도어는 절충 솔루션입니다, 동안수직 리프트 도어는 머리 위 공간 활용도를 극대화합니다..

3. 수직 리프트 도어는 일반적으로 어디에 사용됩니까?

높은 공간 효율성, 우수한 밀봉 성능 및 까다로운 환경에 대한 적합성으로 인해 수직 리프트 도어는 다음 분야에서 널리 사용됩니다.

• 냉장실 및 냉동고를 포함한 저온 유통 시설
• 식품 가공 공장 및 중앙 주방
• 물류 유통 센터 및 하역장
• 자동차 수리 작업장 및 RV 차고
• 소방서 및 특수 차량 차고
• 오버헤드 크레인이나 매달린 장비가 필요한 산업용 건물

4. 수직 리프트 도어를 설치하려면 머리 위 공간이 얼마나 필요합니까?

핵심 요구 사항은 문 개구부 위의 명확한 헤드룸이 다음과 같아야 한다는 것입니다.

문 열림 높이 + 최소 500mm

예:
높이가 다음과 같은 문 개구부의 경우4미터, 건물은 최소한 제공해야합니다머리 위 공간 4.5미터.

추가 설치 요구 사항은 다음과 같습니다.

• 최저한의각 측면에 300mm 벽 공간가이드 레일 및 브래킷용
• 바닥 평탄도 편차 이내±3mm적절한 바닥 밀봉 성능을 보장하기 위해

건물 구조가 요구 사항을 충족하는지 확인하기 위해 설치 전에 전문적인 현장 조사를 권장합니다.

5. 수직 리프트 도어에는 어떤 안전 보호 시스템이 장착되어 있습니까?

표준 안전 구성에는 다음이 포함됩니다.

추락 방지 브레이크 장치:
와이어 로프나 체인 고장 시 도어 패널을 자동으로 잠가 실수로 떨어지는 것을 방지합니다.

장애물 감지 및 자동 반전:
하단 공압 감지 엣지 또는 광전 안전 엣지는 장애물을 감지하고 즉시 도어 움직임을 멈추고 반전시킵니다.

비상 수동 조작:
수동 크랭크 또는 체인 호이스트 시스템을 사용하면 정전 중에도 작동이 가능합니다.

이중 제한 보호:
기계적 및 전자적 리미트 스위치가 함께 작동하여 초과 이동 작동을 방지합니다.

이러한 안전 시스템은 예상치 못한 다양한 상황에서도 안정적인 작동을 보장합니다.

6. 수직 리프트 도어는 어떻게 유지관리해야 합니까?

권장되는 유지 관리 절차는 다음과 같습니다.

• 가이드 레일의 먼지와 이물질을 정기적으로 제거하여 트랙을 깨끗하게 유지하십시오.
• 3개월마다 와이어 로프 마모 및 장력을 점검하십시오.
• 6개월마다 베어링, 롤러, 체인 및 기타 움직이는 부품에 윤활유를 바르십시오.
• 씰링 스트립을 정기적으로 검사하고 필요한 경우 오래된 구성 요소를 교체하십시오.
• 수동 균형 테스트 수행: 전원을 차단하고 도어를 반쯤 들어 올립니다. 문은 떨어지거나 올라가지 않고 안정적으로 유지되어야 합니다.

적절한 유지 관리는 서비스 수명을 연장하고 예상치 못한 가동 중지 시간을 줄이는 데 도움이 됩니다.

7. 일반적인 수직 리프트 도어 문제 및 해결 방법은 무엇입니까?

복잡한 고장의 경우 전문 서비스 기술자에게 연락하여 검사 및 수리를 받아야 합니다.

8. 맞춤형 수직 리프트 도어 솔루션 및 견적을 받으려면 어떻게 해야 합니까?

Lynxcool은 다음을 포함하여 완벽한 프로젝트 지원을 제공합니다.

• 현장점검
• 솔루션 설계
• 장비 제조
• 설치 및 시운전
• 판매 후 서비스

맞춤형 제안 및 견적을 받으려면 다음을 제공해 주십시오.

• 문 열림 치수(너비×높이)
• 현장 사진 또는 건축 도면
• 작동 조건(온도, 청결 요구 사항 등)
• 특수 요구 사항(방폭 설계, 스테인레스 스틸 구조, 통합 제어 시스템 등)

Lynxcool의 기술 팀은 귀하의 프로젝트 요구 사항을 평가하고 적합한 수직 리프트 도어 솔루션을 제공합니다.
