반밀폐형 단일 스테이지 스크류 냉동 압축기 장치

Lynxcool은 안정적인 작동, 고효율 및 유연한 용량 제어가 필요한 산업용 냉동 시스템용으로 설계된 반밀폐형 단일 스테이지 스크류 냉동 압축기 장치를 제조합니다. 이 장치는 자체 개발한 5/6 비대칭 로터 프로파일, 통합 모터 보호, 효율적인 오일 관리 및 지능형 모니터링 기능을 결합하여 냉장 보관, 식품 가공, 산업 공정 냉각, 열 펌프 시스템 및 상업용 HVAC 응용 분야에 안정적인 냉각 성능을 제공합니다.

문의 보내기

제품 설명

이 반밀폐형 단일 스테이지 스크류 냉동 압축기 장치는 단일 밀봉 하우징 내에 모터와 스크류 메커니즘을 통합하는 반밀폐형 설계를 특징으로 합니다. 이는 냉매 누출 위험을 줄이고 시스템 신뢰성을 향상시킵니다. 콤팩트한 디자인으로 설치 및 유지 관리가 간편하므로 특히 공간 제약, 에너지 소비 및 장기적인 작동 안정성에 대한 엄격한 요구 사항이 있는 냉동 시스템에 적합합니다.

사양

매개변수	사양
제품 유형	반밀폐형 단일 스테이지 스크류 냉동 압축기 장치
냉각제	R717 암모니아 / R22 / R404A / R507A / R744 / R290 / R1270
냉각 온도 범위	-55℃ ~ +20℃
용량 범위	중형 및 대형 산업용 냉동 시스템에 사용 가능
빈도	50Hz / 60Hz
모터 전압	400V/3/50Hz - 460V/3/60Hz
용량 제어	단계 제어 및 가변 용량 조정
응용	냉장 보관, 식품 가공, 화학 산업, 산업용 냉각, 히트 펌프

기술적 특징 및 장점

자체 개발한 5/6 비대칭 로터 프로파일

반밀폐형 단일 스테이지 스크류 냉동 압축기 장치는 Lynxcool의 독점적인 5/6 로터 설계를 사용하여 수 로터와 암 로터 사이의 맞물림 프로세스를 최적화합니다. 개선된 로터 형상은 내부 누출, 기계적 진동 및 압축 손실을 줄여 압축기가 연속 작동 중에 안정적인 효율을 유지하도록 돕습니다.

통합된 반밀폐형 구조

압축기는 통합 모터와 압축실 설계를 채택합니다. 이 구조는 외부 연결 지점을 줄이고 냉매 누출 위험을 최소화하며 까다로운 산업 환경에서 내부 구성 요소를 더 효과적으로 보호합니다.

컴팩트한 하우징에는 흡입 필터, 차단 밸브, 온도 센서 및 보호 장치를 포함한 주요 구성 요소가 통합되어 있어 설치 공간 요구 사항이 줄어들고 시스템 레이아웃이 단순화됩니다.

고효율 오일 분리 시스템

압축기 내부에는 다단식 오일 분리 시스템을 설치하여 오일 회수 효율을 향상시켰습니다. 효율적인 오일 관리는 냉동 시스템으로의 오일 순환을 줄여 깨끗한 열 교환기와 안정적인 열 전달 성능을 유지하는 데 도움이 됩니다.

최적화된 오일 회수 설계로 저온, 고부하 조건에서 장기간 작동이 가능합니다.

고급 모터 보호 및 모니터링

내장된 모터 보호 모듈은 다음을 포함한 작동 조건을 지속적으로 모니터링합니다.

모터 과열
위상 손실
위상 순서 오류
비정상적인 작동 조건

지능형 제어 시스템은 실시간 작동 피드백을 제공하므로 운영자는 압축기 상태를 모니터링하고 유지 관리 효율성을 향상시킬 수 있습니다.

다중 베어링 로터 지원 시스템

압축기는 정밀 다중 베어링 구조를 채택하여 고부하 조건에서 로터 작동을 지원합니다. 최적화된 베어링 배열은 축방향 및 반경방향 움직임을 줄여 작동 안정성을 향상시키고 서비스 수명을 연장합니다.

유연한 용량 규제

이 장치는 다양한 냉각 요구 사항에 맞게 조정 가능한 용량 제어를 지원합니다. 무단계 조절 시스템을 통해 압축기는 부분 부하 조건에서 효율적으로 작동할 수 있어 계절별 또는 가변 냉동 부하 중에 불필요한 에너지 소비를 줄일 수 있습니다.

저온 냉동 기능

반밀폐형 단일 스테이지 스크류 냉동 압축기 장치는 증발 온도가 -55℃까지 내려가는 저온 및 중온 응용 분야용으로 설계되었습니다.

다음 용도에 적합합니다.

냉동식품 보관
폭발 냉동 시스템
콜드체인 창고
산업 공정 냉각

유연한 설치 설계

흡입 및 토출 차단 밸브는 유연한 설치 레이아웃을 지원합니다. 조정 가능한 배관 연결 설계는 엔지니어가 기계실 공간 활용을 최적화하고 시스템 통합을 단순화하는 데 도움이 됩니다.

제품 기술 사양

다음 표에는 Lynxcool의 반밀폐형 단일 스테이지 스크류 냉동 압축기 장치의 기술 사양이 요약되어 있습니다.

모델 살쾡이				071	081	091	101	110	120	140
방전율 50/60[Hz]			m³/h	270/324	307/368	344/413	380/456	413/496	480/576	560/672
무게			kg	510	518	532	538	660	670	680
오일 충전량			dm³	11	11	11	11	17	17	17
오일 히터				200W-230V-50/60Hz
배기 슬리브/튜브 내경/인계 크기			mm/인치	54.1/2-1/8"	54.1/2-1/8"	54.1/2-1/8"	67/2-5/8"	80/3-1/8"	80/3-1/8"	80/3-1/8"
흡입(시스)의 내강 내 직경Ø/인계 크기			mm/인치	80/3-1/8"	80/3-1/8"	92.5/3-5/8"	92.5/3-5/8"	105.5/4-1/8인치	105.5/4-1/8"	105.5/4-1/8"
에너지 관리				134-S: 단계적: 전체 부하, 75%,50%, 최소. (비단계식: 전부하... 최소 또는 전부하... 필요에 따라 50%)
모터 보호 모듈				INT69 스니
윤활유				SO02(Vi=2.2 제외), S003(Vi=2.2)
표준 모터1)				400V/3/50Hz~460V/3/60Hz
134-S-W	시동 전류	레이	A	138	159	193	254	224	280	280
	시동 전류	LRAΔ	A	422	459	580	770	693	842	842
	최대 작동 전류	FLA	A	107	111	123	131	156	174	199
134-S/134-5-L	시동 전류	레이	A	159	193	254	254	318	361	361
	시동 전류	LRAΔ	A	459	580	770	770	953	1095	1095
	최대 작동 전류	FLAL	A	118	132	148	156	182	202	228
134-S-R	시동 전류	레이	A	-	254	254	1	361	403	403
	시동 전류	LRAΔ	A	-	770	770	-	1095	1208	1208
	최대 작동 전류	FLA	A	-	142	160	1	203	230	263

모델 134-S				160	180	210	220	240	270	300
방전율 50/60[Hz]			m³/h	640/768	720/864	805/966	850/1020	910/1092	1000/1200	1100/1320
무게			kg	930	940	950	980	1330	1350	1390
오일 충전량			dm³	23	23	23	23	25	25	25
오일 히터				275W-230V-50/60Hz
배기(시스) 튜브 내경 O/튜브 사이즈			mm/인치	80.0/3-1/8"	80.0/3-1/8"	80.0/3-1/8"	80.0/3-1/8"	105.5/4-1/8"	105.5/4-1/8"	105.5/4-1/8"
흡입구(튜브) 내경/인계 사이즈			mm/인치	105.5/4-1/8"	105.5/4-1/8"	105.5/4-1/8"	105.5/4-1/8"	134.8/0133	134.8/0133	134.8/0133
에너지 관리				134-S: 단계적: 전체 부하, 75%,50%, 최소. (비단계식: 전부하... 최소 또는 전부하... 필요에 따라 50%)
모터 보호 모듈				INT69 스니
윤활유				S002(Vi=2.2 제외), S003(Vi=2.2)
표준 모터"				400V/3/50Hz~460V/3/60Hz
134-S-W	시동 전류	레이	A	354	374	453	543	551	703	791
	시동 전류	LRAΔ	A	1064	1155	1333	1645	1667	2109	2390
	최대 작동 전류	FLA	A	229	254	266	276	330	367	402
134-S/134-5-L	시동 전류	레이	A	374	453	543	595	703	783	876
	시동 전류	LRAΔ	A	1155	1333	1645	1802	2109	2348	2627
	최대 작동 전류	FLAL	A	260	295	310	335	400	435	490
134-S-R	시동 전류	레이	A	453	543	595	1	783	876	1062
	시동 전류	LRAΔ	A	1333	1645	1802	1	2348	2627	3186
	최대 작동 전류	FLA	A	299	341	366	-	446	501	569

(더 높은 냉동 용량 요구 사항에 따라 추가 160-300 시리즈를 사용할 수 있습니다.)

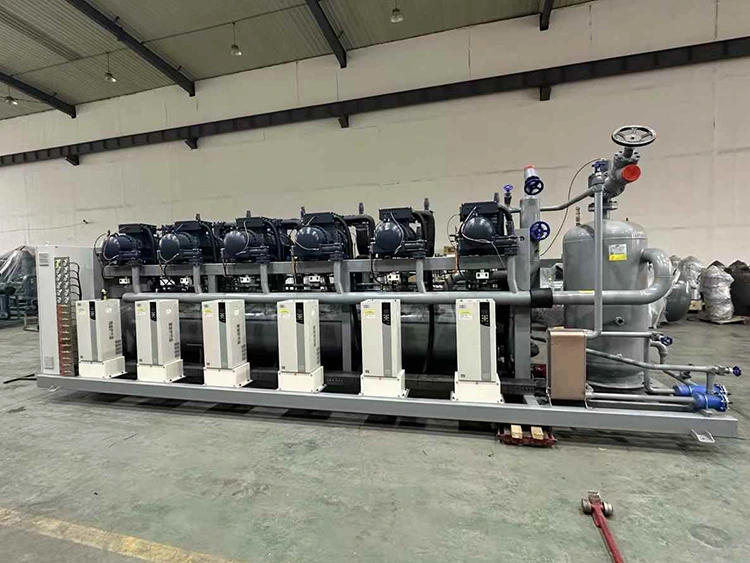

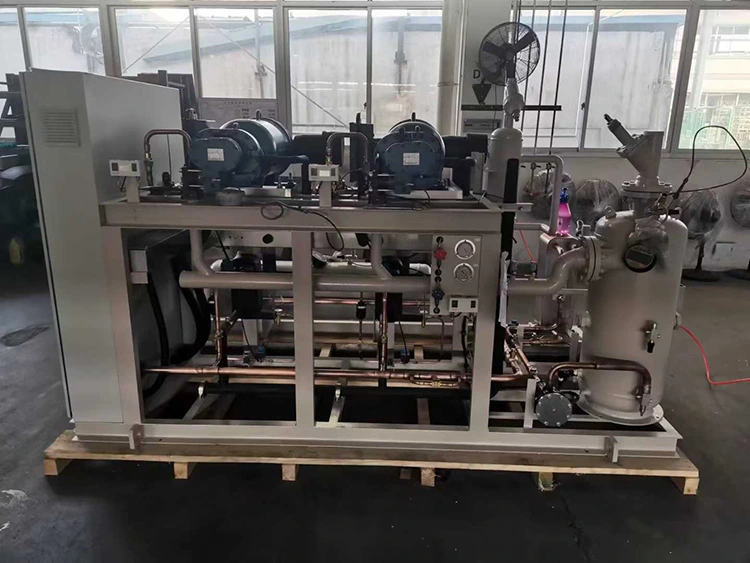

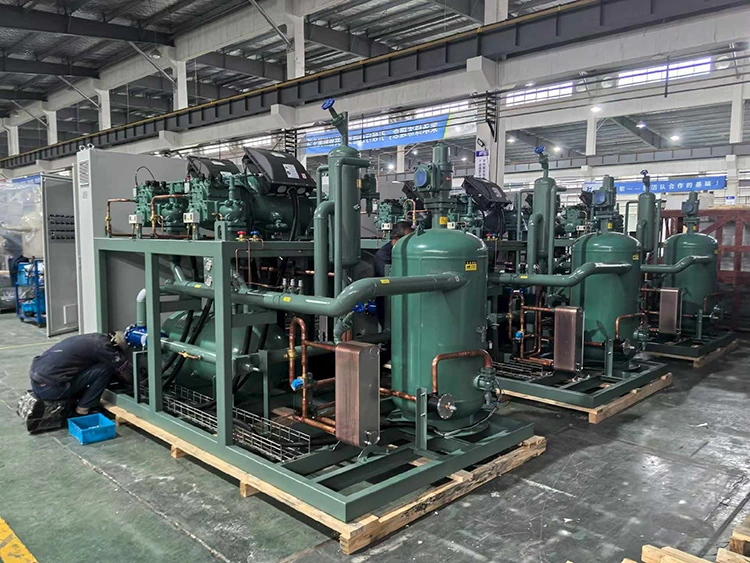

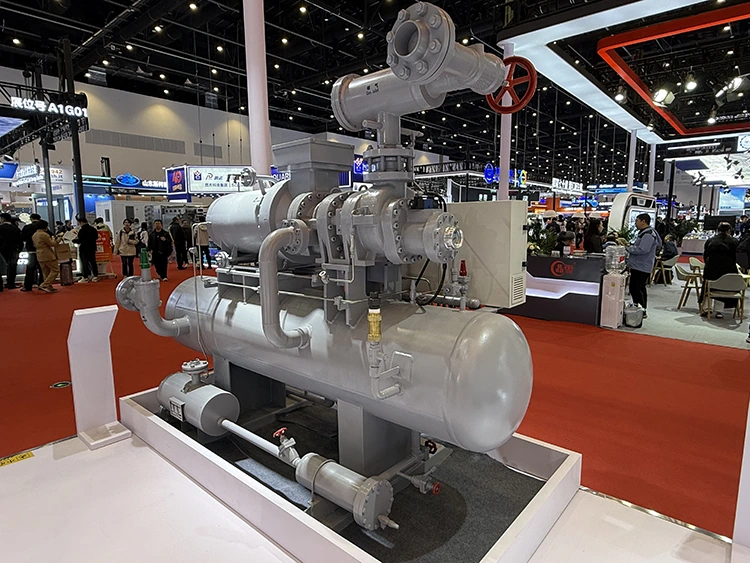

Semi-hermetic Single-Stage Screw Refrigeration Compressor Unit

주요 응용

산업 공정 냉각

압축기 장치는 화학물질 생산, 제조 공장, 에너지 집약적 시설 등 지속적인 온도 제어가 필요한 산업 공정에 안정적인 냉각 성능을 제공합니다.

식품 가공 및 냉장 보관

다음 분야의 냉동 시스템용으로 설계되었습니다.

육류 및 해산물 가공
냉동식품 생산
콜드체인물류
대형 냉장 창고

이 장치는 장기 보관 및 냉동 애플리케이션을 위한 안정적인 저온 작동을 지원합니다.

산업용 히트펌프 시스템

압축기는 열 회수, 공정 가열 및 온수 생산을 위해 산업용 히트펌프 시스템에 통합될 수 있습니다.

상업용 및 특수 에어컨

다음을 포함한 대규모 HVAC 애플리케이션에 적합합니다.

산업용 건물
클린룸
병원
대규모 상업시설

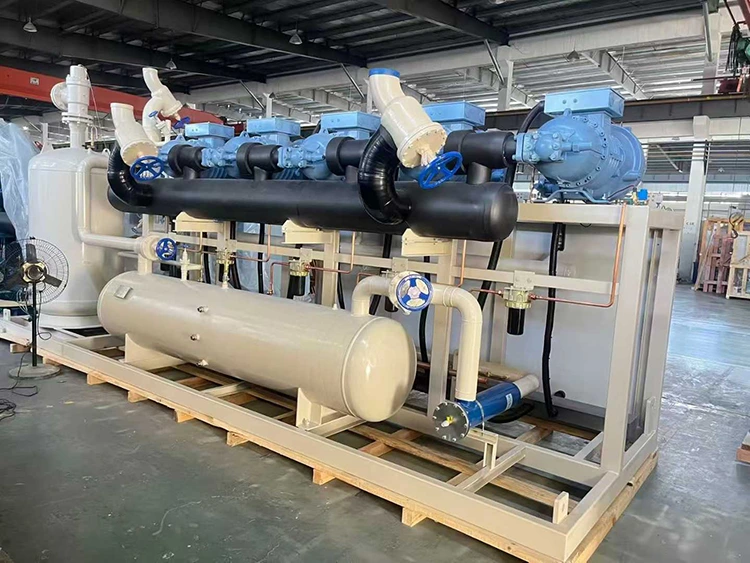

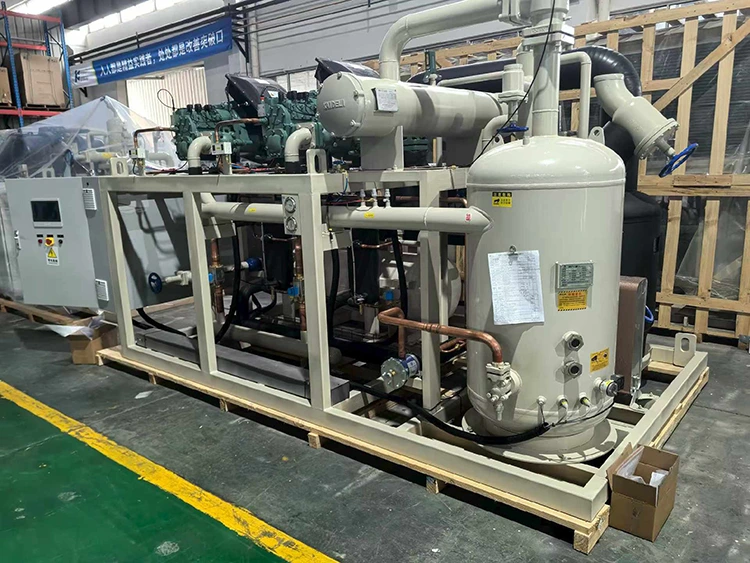

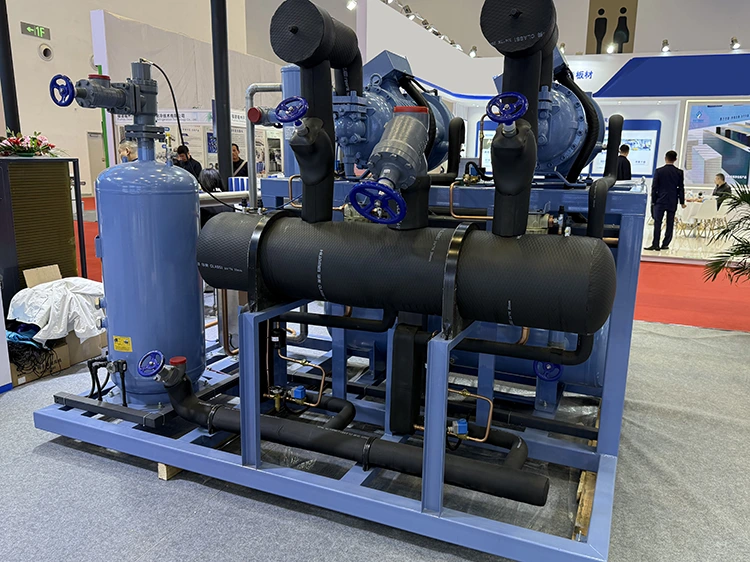

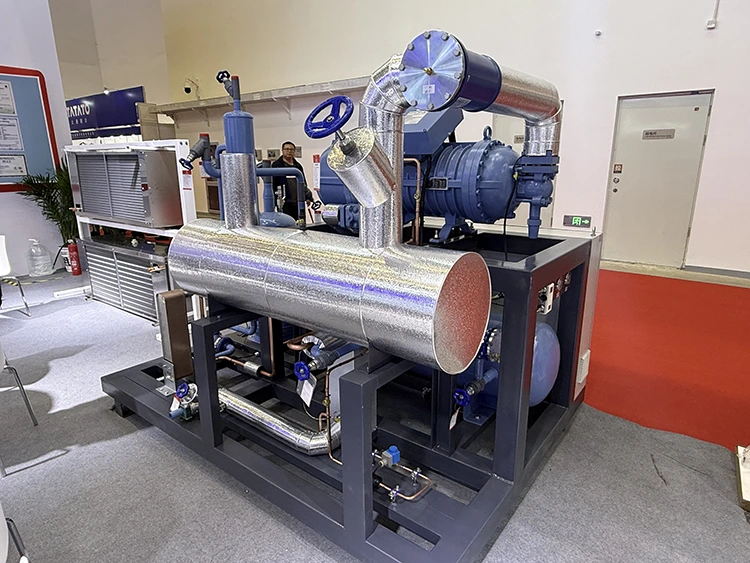

Semi-hermetic Single-Stage Screw Refrigeration Compressor Unit

Lynxcool 반밀폐형 스크류 압축기 장치를 선택하는 이유는 무엇입니까?

냉동엔지니어링 경험

Lynxcool은 압축기 장치, 냉장 보관 시스템 및 산업용 냉각 프로젝트를 포괄하는 완벽한 냉동 솔루션을 제공합니다. 우리 엔지니어링 팀은 장비 선택, 시스템 설계, 설치 안내 및 애프터 서비스를 지원합니다.

신뢰할 수 있는 제조 공정

각 반밀폐형 단일 스테이지 스크류 냉동 압축기 유닛은 기계 가공, 조립, 성능 테스트 및 최종 검사 과정에서 엄격한 품질 관리를 거쳐 배송 후 안정적인 작동을 보장합니다.

맞춤형 냉동 솔루션

산업마다 다른 냉각 조건이 필요합니다. Lynxcool은 다음에 따라 맞춤형 압축기 구성을 제공합니다.

냉매 종류
냉각 용량 요구 사항
온도 범위
설치 조건
제어 시스템 요구 사항

반밀폐형 및 개방형 스크류 압축기 장치: 선택 방법

스크류 냉동식 압축기 장치를 선택할 때 압축기 구조는 설치 방법, 유지 관리 요구 사항, 시스템 신뢰성 및 운영 비용에 직접적인 영향을 미칩니다.

Lynxcool은 다양한 산업용 냉동 애플리케이션을 위한 반밀폐형 및 개방형 스크류 압축기 장치를 모두 제공합니다. 올바른 선택은 냉매 유형, 냉각 용량, 유지 관리 조건, 설치 환경 및 장기 작동 요구 사항과 같은 요소에 따라 달라집니다.

비교표

비교항목	반밀폐형 단일 스테이지 스크류 압축기 장치	개방형 스크류 압축기 장치
구조 설계	밀봉된 하우징에 통합된 모터 및 스크류 압축기	외부 드라이브 연결로 분리된 압축기와 모터
모터 보호	온도 및 전기 모니터링 기능이 내장된 모터 보호 장치	시스템 설계에 따라 외부 모터 보호 필요
설치공간	제한된 기계실 공간에 적합한 컴팩트한 구조	모터 설치 및 커플링 배치를 위한 추가 공간 필요
냉매 누출 위험	통합형 밀봉 설계로 누출 위험 감소	샤프트 씰 및 외부 연결 지점에 더 많은 주의가 필요합니다.
유지관리 방법	통합된 구성 요소로 일상적인 유지 관리가 더 쉬워졌습니다.	모터 및 커플링 구성 요소는 독립적으로 서비스 가능
에너지 효율성	안정적인 부하를 갖춘 중대형 냉동 시스템의 고효율	대규모 산업 시스템 및 고강도 응용 분야에 탁월한 효율성
용량 범위	중형 및 대형 냉동 애플리케이션에 적합	대규모 산업용 냉동 시스템에 적합
소음 및 진동	모터-컴프레서 일체형 구조로 진동 감소	모터 정렬 및 커플링 설계에 따라 다름
설치 유연성	소형 냉장실을 위한 간편한 설치	맞춤형 산업 레이아웃을 위한 유연성 향상
일반적인 응용 분야	냉장 보관, 식품 가공, HVAC, 열 펌프, 산업용 냉각
