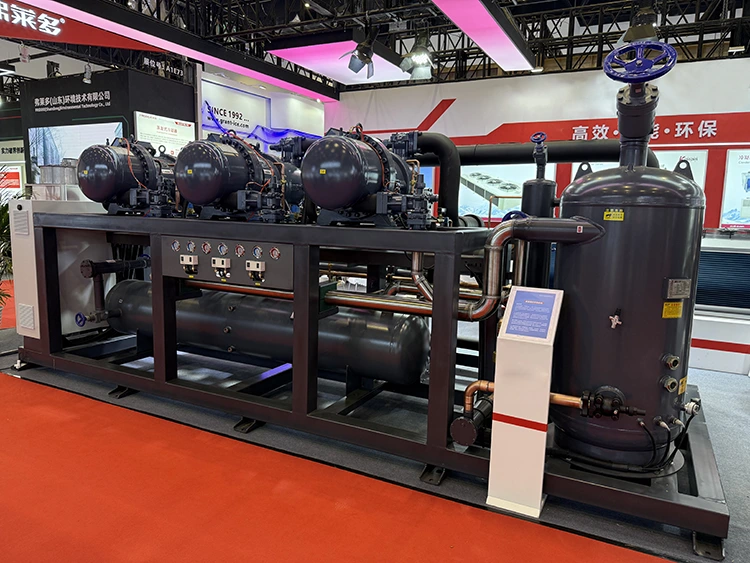

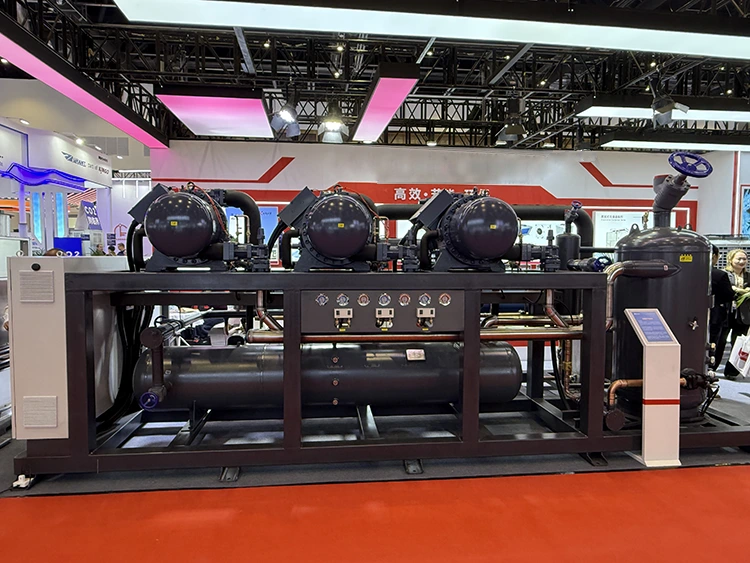

Lynxcool은 안정적인 저온 작동이 필요한 산업 및 상업용 냉동 시스템을 위한 반밀폐형 2단계 스크류 냉동 압축기 장치를 제조합니다. 이 장치는 반밀폐형 스크류 압축 기술과 2단계 압축 및 통합 이코노마이저를 결합하여 냉동 효율을 향상시키고 낮은 증발 온도에서 안정적인 성능을 유지합니다.

냉장 보관, 식품 가공, 해산물 냉동, 제약 창고 및 산업 공정 냉각용으로 설계된 이 공장 조립 냉동 장치는 -50°C까지의 증발 온도에서 작동합니다. 반밀폐형 구조로 외부 샤프트 씰이 필요하지 않아 냉매 누출 위험을 줄이고 일상적인 유지 관리를 단순화하는 데 도움이 됩니다.

스키드 장착 조립, PLC 기반 제어 및 유연한 용량 조절 기능을 갖춘 이 장치는 다양한 냉동 요구 사항에 대한 빠른 설치, 자동 작동 및 시스템 확장을 지원합니다.

제품 범위

반밀폐형 2단 스크류 냉동 압축기 장치의 작동 원리

반밀폐형 2단계 스크류 냉동 압축기 장치는 2개의 스크류 압축 단계를 통해 냉매를 압축하여 작동하여 저온 작동 조건에서 효율적인 냉각을 달성합니다. 냉동 사이클은 저압 냉매 증기가 첫 번째 압축 단계에 들어갈 때 시작됩니다. 여기서 트윈 스크류 로터는 냉매를 중간 압력 수준으로 압축합니다.

중간 압축 후 냉매는 내장된 이코노마이저 시스템을 통과하며, 여기서 추가 냉매 주입으로 냉매 흐름이 개선되고 냉각 효율이 높아집니다. 두 번째 압축 단계에서는 고압 가스가 열 방출을 위해 응축기로 들어가기 전에 냉매 압력을 더욱 높입니다.

작동 중에 반밀폐형 모터는 흡입 냉매 가스에 의해 냉각되어 안정적인 모터 온도를 유지하고 추가 냉각 부품의 필요성을 줄입니다. PLC 제어 시스템은 작동 매개변수를 지속적으로 모니터링하고 냉동 수요에 따라 압축기 용량을 조정하여 안정적인 온도 제어와 효율적인 에너지 사용을 보장합니다.

기존의 단일 단계 스크류 압축기와 비교하여 2단계 압축 프로세스는 토출 온도를 낮추고, 높은 압축비에서 성능을 향상시키며, -50°C까지의 증발 온도가 필요한 응용 분야에서 안정적인 작동을 가능하게 합니다.

주요 특징

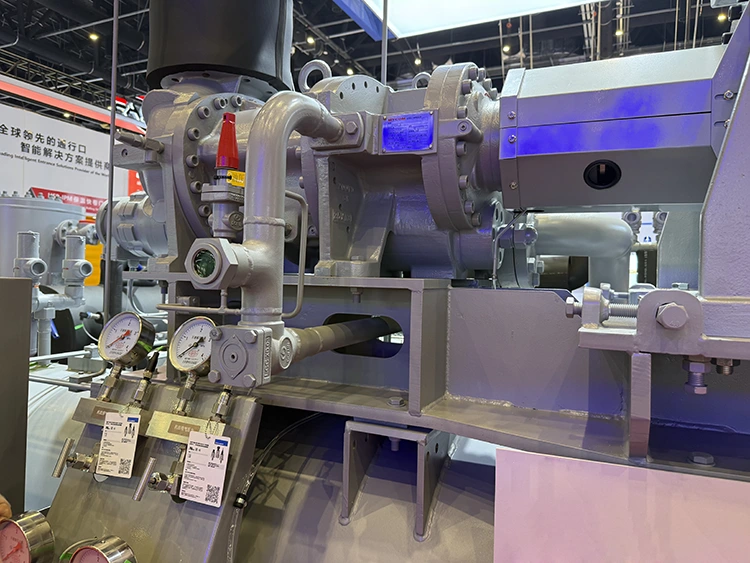

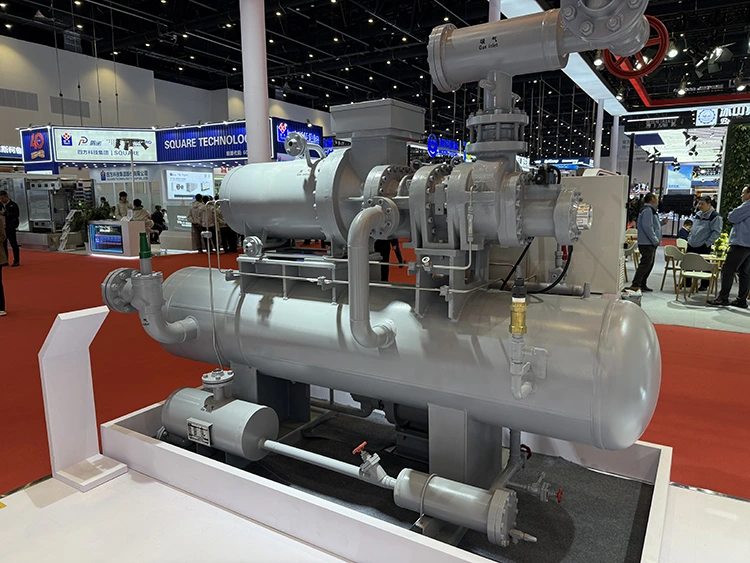

반밀폐형 스크류 압축기 구조

반밀폐형 설계는 모터와 압축기를 밀봉된 하우징에 통합하여 개방형 압축기에 일반적으로 사용되는 외부 샤프트 씰을 제거합니다. 이러한 구조는 잠재적인 냉매 누출 지점을 줄이고 내부 구성 요소를 외부 오염으로부터 보호합니다.

모터는 운전 중 흡입냉매가스에 의해 냉각되므로 별도의 모터 냉각장치 없이 안정적인 성능을 발휘할 수 있습니다. IP54 보호 기능이 결합된 압축기 장치는 산업 냉동 환경에서 지속적인 작동에 적합합니다.

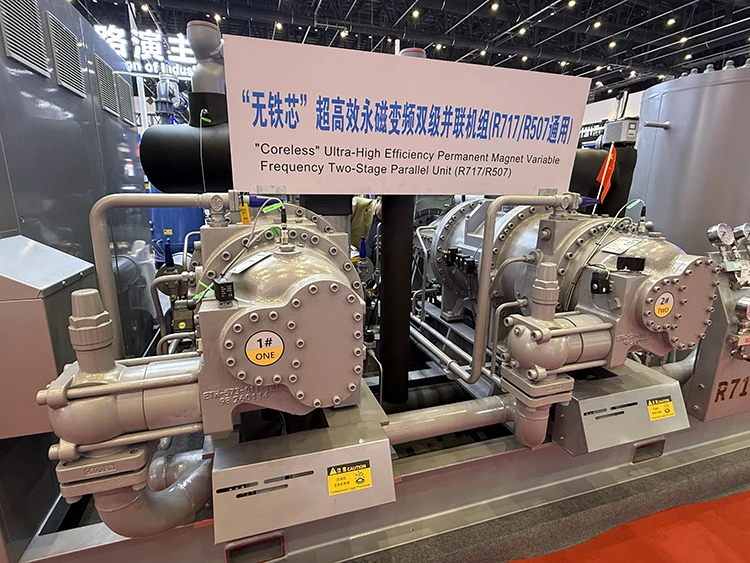

2단계 압축 기술

2단계 압축 시스템은 전체 압력비를 2단계로 나누어 각 단계의 작업 부하를 줄이고 저온 조건에서 작동 안정성을 향상시킵니다.

이 설계는 토출 온도를 낮추고, 압축기 부품의 열 응력을 줄이며, 증발 온도가 -50°C에 도달할 때 효율적인 작동을 유지합니다. 이는 단일 단계 시스템에서 효율성 손실이 발생할 수 있는 급속 냉동, 해산물 가공 및 저온 보관 응용 분야에 특히 적합합니다.

내장형 이코노마이저 시스템

통합형 이코노마이저는 압축 과정에 중압 냉매를 주입하여 냉동 사이클 성능을 향상시킵니다. 이는 냉매 순환을 증가시키고 저온 작동 조건에서 냉각 용량을 향상시킵니다.

이코노마이저 기술이 없는 기존 시스템과 비교하여 이 장치는 고부하 작업 중에 향상된 에너지 효율성과 보다 안정적인 성능을 제공하여 장기적인 운영 비용을 절감하는 데 도움이 됩니다.

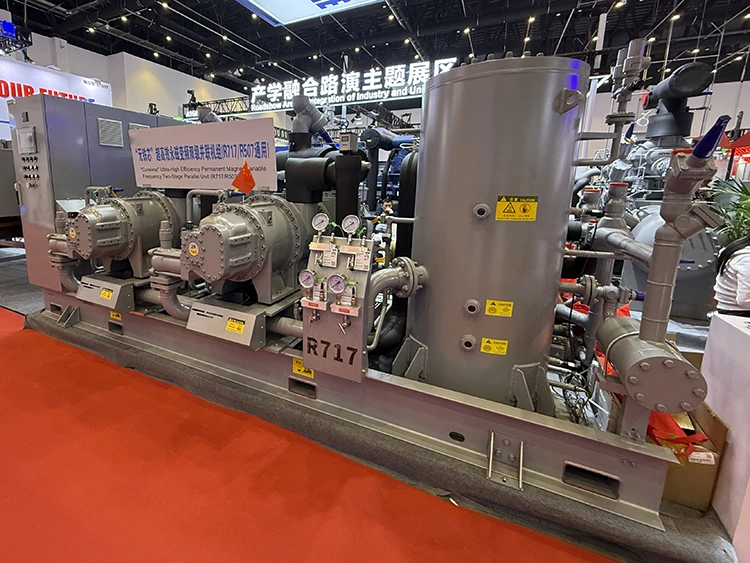

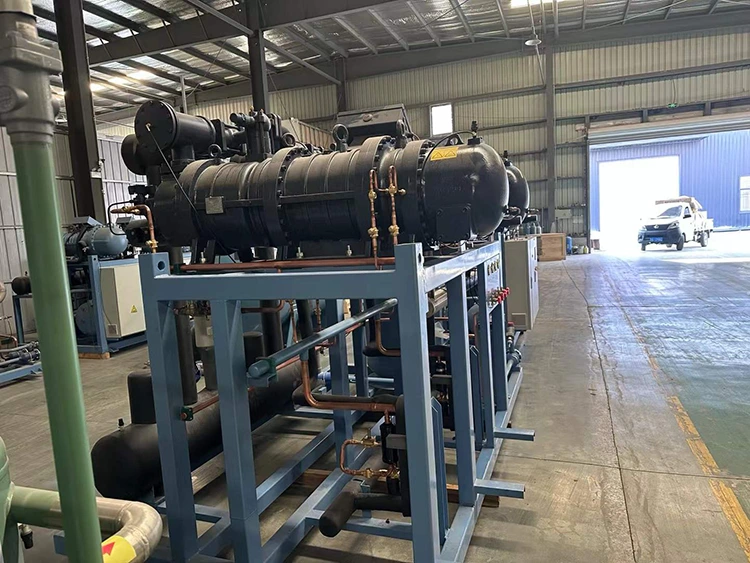

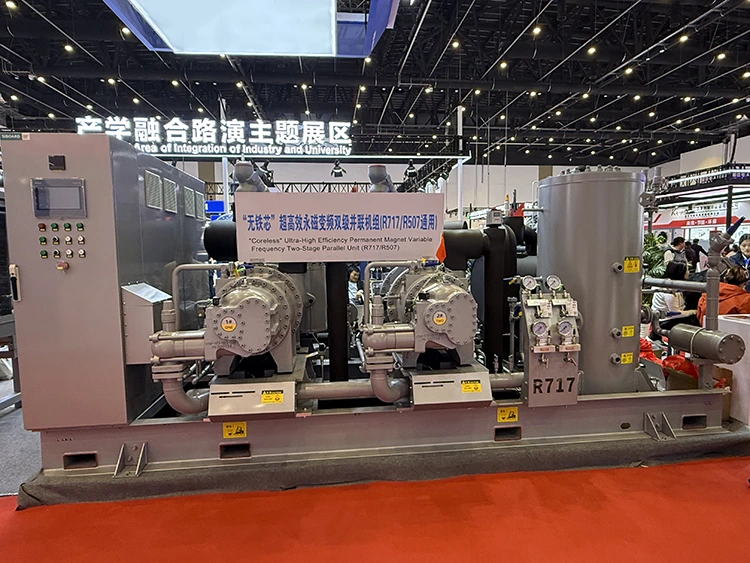

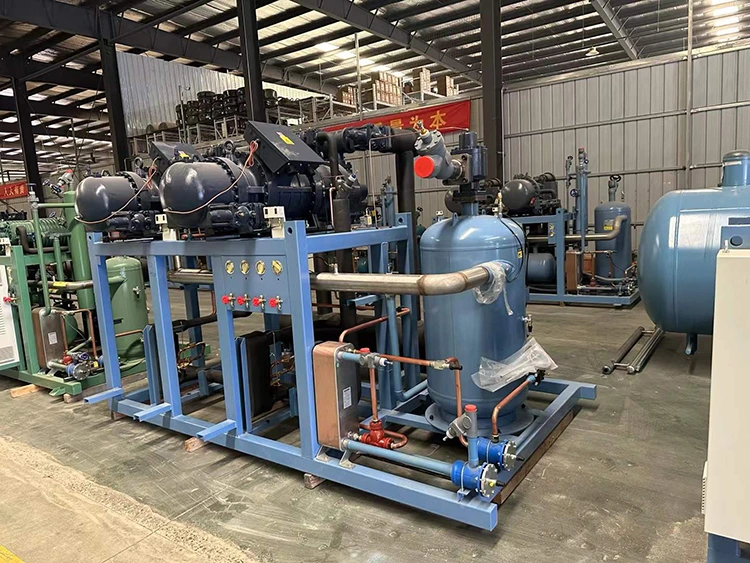

공장에서 조립된 스키드 설계

스크류 압축기, 오일 분리기, 배관 시스템, 밸브 및 제어 캐비닛을 포함한 모든 주요 구성 요소는 배송 전에 단일 스키드에 조립됩니다.

이러한 통합 구조는 현장 설치 작업을 줄이고 시운전 시간을 단축하는 데 도움이 됩니다. 설치 공간이 작기 때문에 설치 공간이 제한된 냉장실이나 장비 교체가 필요한 개조 프로젝트에도 적합합니다.

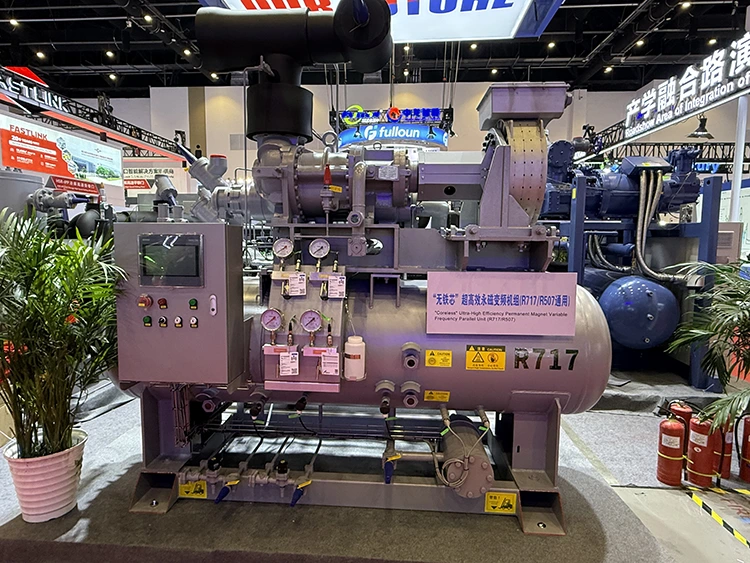

지능형 PLC 제어 시스템

압축기 유닛에는 PLC 기반의 자동 제어 및 터치스크린 조작 인터페이스가 장착되어 있어 시스템 관리가 편리합니다.

제어 시스템은 압력, 온도, 압축기 상태 및 안전 경보를 포함한 작동 매개변수를 모니터링합니다. 표준 통신 프로토콜을 통해 자동 용량 조정, 원격 통신 및 냉동 관리 시스템과의 통합을 지원합니다.

유연한 냉매 호환성

이 장치는 다양한 지역 요구 사항과 냉동 시스템 설계를 충족하기 위해 여러 냉매를 지원합니다. 사용 가능한 냉매에는 R134a, R404A, R507A 및 R449A가 포함되며 특정 프로젝트 요구 사항에 맞게 맞춤형 구성을 사용할 수 있습니다.

이러한 유연성 덕분에 압축기 장치는 다양한 상업 및 산업 냉동 환경에 적용될 수 있습니다.

기술적인 매개변수

반밀폐형 2단 스크류 냉동 압축기 유닛의 세부사항은 다음과 같습니다:

매개변수	사양
압축기 유형	반밀폐형 트윈 스크류 압축기
압축 방식	이코노마이저 주입을 통한 2단계 압축
냉각 용량	30kW ~ 800kW
증발 온도	-20°C ~ -50°C
응축온도	+30°C ~ +45°C
용량 규제	25% - 100% 무단계 조정
냉각제	R134a / R404A / R507A / R449A
모터 냉각	흡입 가스 냉각
모터 전압	380V / 3상 / 50Hz
선택적인 전압	460V / 60Hz
보호 수준	IP54
제어 시스템	PLC + 터치스크린 HMI
경찰 범위	2.0 - 2.8
소음 수준	1미터에서 78dB(A) 이하

응용

냉장 보관 및 식품 가공

압축기 장치는 냉장실, 유통 창고, 가금류 가공, 육류 생산 및 해산물 냉동 시설에 안정적인 냉각 성능을 제공합니다. 저온 작동 기능은 연속 생산 중에 일관된 냉장 조건을 유지하는 데 도움이 됩니다.

제약 냉동

의약품 보관 및 온도에 민감한 제품의 경우 이 장치는 자동 모니터링 기능을 통해 안정적인 냉각 제어를 제공하여 안정적인 작동 조건을 유지하고 온도 변동을 줄입니다.

산업 공정 냉각

이 시스템은 화학 처리, 전자 제조, 섬유 생산 및 지속적인 온도 제어와 안정적인 냉각 성능이 필요한 기타 프로세스를 포함한 산업 응용 분야에 적합합니다.

에너지 효율성 및 운영상의 이점

2단 압축구조는 각 압축단의 압력부하를 줄여 높은 압축비 조건에서 효율을 향상시킵니다. 토출 온도가 낮으면 열 스트레스가 줄어들고 압축기 서비스 수명이 향상됩니다.

내장된 이코노마이저는 냉매 순환을 개선하여 냉동 사이클 효율을 높이고, 반밀폐형 구조는 기존 개방형 압축기 설계에 비해 누출 위험을 줄입니다.

효율적인 압축 기술, 자동 제어, 스키드 장착형 통합이 결합되어 고객은 에너지 소비를 줄이고 장기적인 운영 관리를 단순화할 수 있습니다.

설치 및 유지 관리

설치 요구 사항

공장에서 조립된 스키드 구조는 현장 설치 요구 사항을 줄여줍니다. 장치를 배치한 후 고객은 주로 냉매 배관 연결, 전기 배선 및 제어 시스템 시운전을 완료해야 합니다.

컴팩트한 디자인 덕분에 새로 건설된 냉동 시설은 물론 장비 교체나 용량 확장이 필요한 기존 시스템에도 유연하게 설치할 수 있습니다.

유지 보수 요구 사항

반밀폐형 구조는 외부 샤프트 씰을 제거하고 밀봉된 하우징 내에서 내부 구성 요소를 보호함으로써 일상적인 유지 관리 요구 사항을 줄여줍니다.

일일 유지보수에는 주로 냉매 충전량, 오일 레벨, 작동 압력, 온도 매개변수 및 PLC 경보 기록 확인이 포함됩니다. 또한 표준화된 구성 요소는 예비 부품 교체를 단순화하고 가동 중지 시간을 줄입니다.

Lynxcool을 선택하는 이유는 무엇입니까?

산업용 냉동 제조 경험

Lynxcool은 콜드 체인, 식품 가공 및 산업용 냉각 응용 분야용 냉동 장비를 전문으로 합니다. 이 회사는 다양한 온도 요구 사항, 냉각 용량 및 작동 환경을 기반으로 압축기 장치를 개발합니다.

납품 전 엔지니어링 지원

Lynxcool은 고객이 적합한 솔루션을 선택할 수 있도록 냉동 시스템 선택, 냉각 용량 계산, 장비 구성, 설치 도면 및 작동 권장 사항을 포함한 기술 지원을 제공합니다.

공장 조립 및 테스트

각 압축기 장치는 배송 전에 조립 및 검사됩니다. 테스트 절차에는 압축기 작동 점검, 제어 시스템 검증, 안전 보호 테스트 및 작동 매개변수 확인이 포함됩니다.

맞춤형 냉동 솔루션

Lynxcool은 특정 프로젝트 요구 사항에 따라 압축기 용량, 냉매 구성, 제어 시스템 및 장비 레이아웃의 사용자 정의를 지원합니다.

글로벌 서비스 지원

기술 상담, 예비 부품 지원, 원격 문제 해결 서비스를 통해 해외 고객이 안정적인 냉동 시스템 운영을 유지할 수 있도록 지원합니다.

FAQ

반밀폐형 2단 스크류 냉동 압축기 장치란 무엇입니까?

반밀폐형 2단계 스크류 냉동 압축기 장치는 밀봉된 스크류 압축기 구조와 2단계 압축 기술을 결합합니다. 낮은 증발 온도와 높은 압축비에서 안정적인 작동이 필요한 냉동 시스템용으로 설계되었습니다.

2단계 압축의 장점은 무엇입니까?

2단계 압축은 각 압축단계에서 처리하는 압력비를 줄여 토출 온도를 낮추고 저온 운전 시 효율을 향상시킵니다. 냉동 시스템, 냉장 보관 등의 용도에 적합합니다.

이 압축기 장치는 어떤 온도 범위를 달성할 수 있습니까?

이 장치는 냉매 선택, 시스템 구성 및 작동 조건에 따라 -20°C ~ -50°C의 증발 온도에서 작동할 수 있습니다.

어떤 냉매를 사용할 수 있나요?

표준 냉매 옵션에는 R134a, R404A, R507A 및 R449A가 포함됩니다. 프로젝트 요구사항에 따라 맞춤형 냉매 구성을 제공할 수 있습니다.

어떤 산업에서 이 냉동 장치를 사용합니까?

식품 가공, 해산물 냉동, 냉장 보관, 제약 냉동, 화학 냉각 및 산업 공정 냉각에 널리 사용됩니다.

장치에 복잡한 설치가 필요합니까?

스키드 장착형 설계는 배송 전에 주요 구성 요소를 통합하여 현장 배관 작업을 줄이고 설치 및 시운전을 단순화합니다.

반밀폐형 설계로 유지 관리가 어떻게 줄어듭니까?

밀폐형 구조는 외부 샤프트 씰을 제거하고 냉매 누출 위험을 줄여 장기간 작동 시 유지 관리 빈도를 낮추는 데 도움이 됩니다.

냉각능력 조절이 가능한가요?

예. 이 장치는 25%-100% 무단계 용량 조절을 지원하므로 냉각 출력이 다양한 부하 요구 사항에 일치할 수 있습니다.
